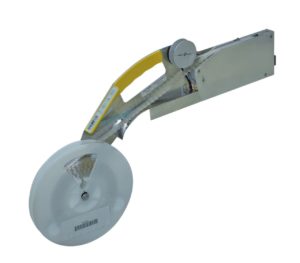

tapeFEEDER
Per componenti SMD su nastri, siamo in grado di fornire feeder da 8 a 72 mm di larghezza. Tutti gli alimentatori sono ovviamente intelligenti (funzionalità smartFEEDER). Possono essere montati saldamente sulla macchina; non è possibile spostare il feeder.
Per componenti 0402 e più piccoli, è disponibile un alimentatore a mezzo passo.

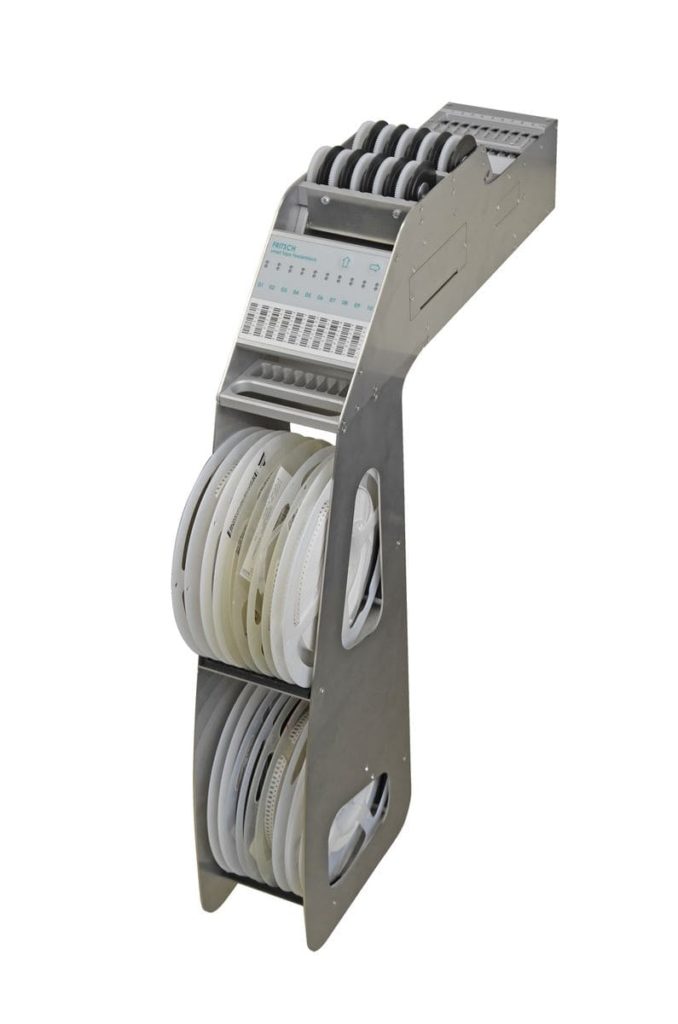

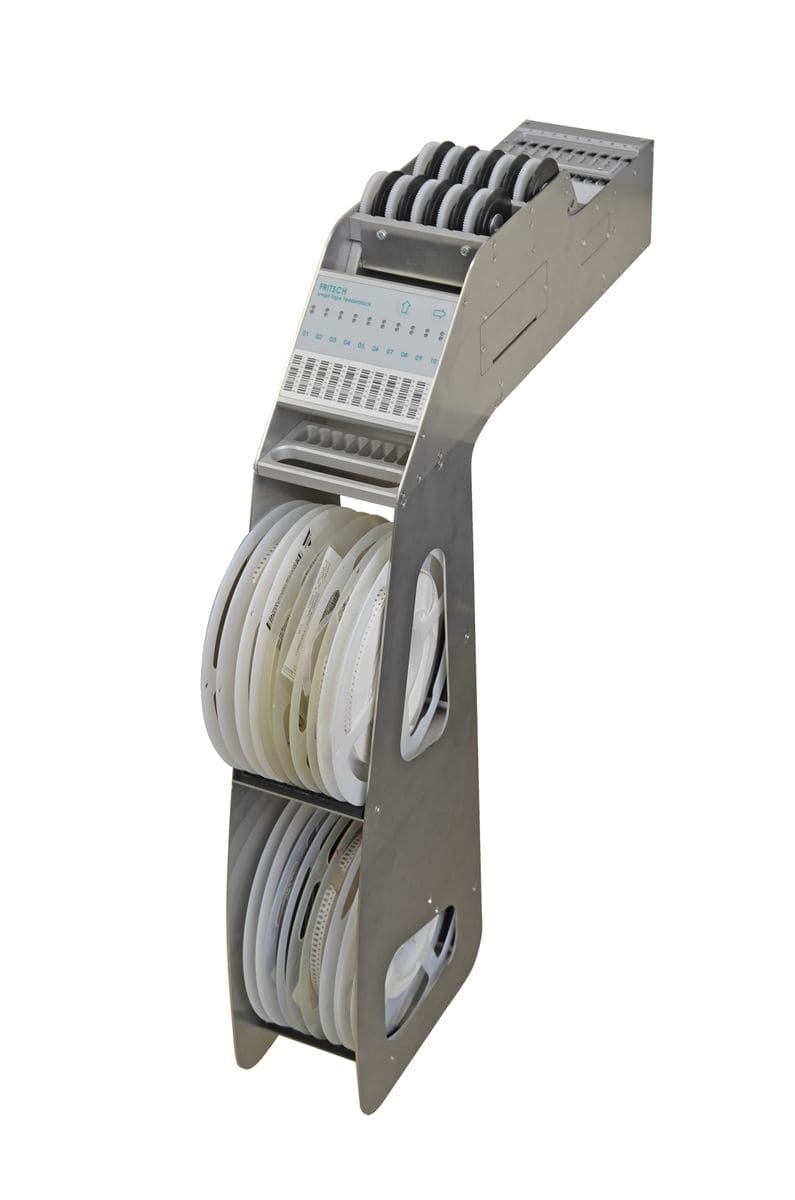

blockFEEDER
Il BlockFEEDER contiene il doppio dei caricatori da 8 mm rispetto a un feeder normale. Ciò consente di realizzare un gruppo standard su tutti i sistemi placeALL.
Nelle integrazioni in linea, è possibile prevedere un massimo di 100 caricatori. Il massimo numero di caricatori autonomi è 200.

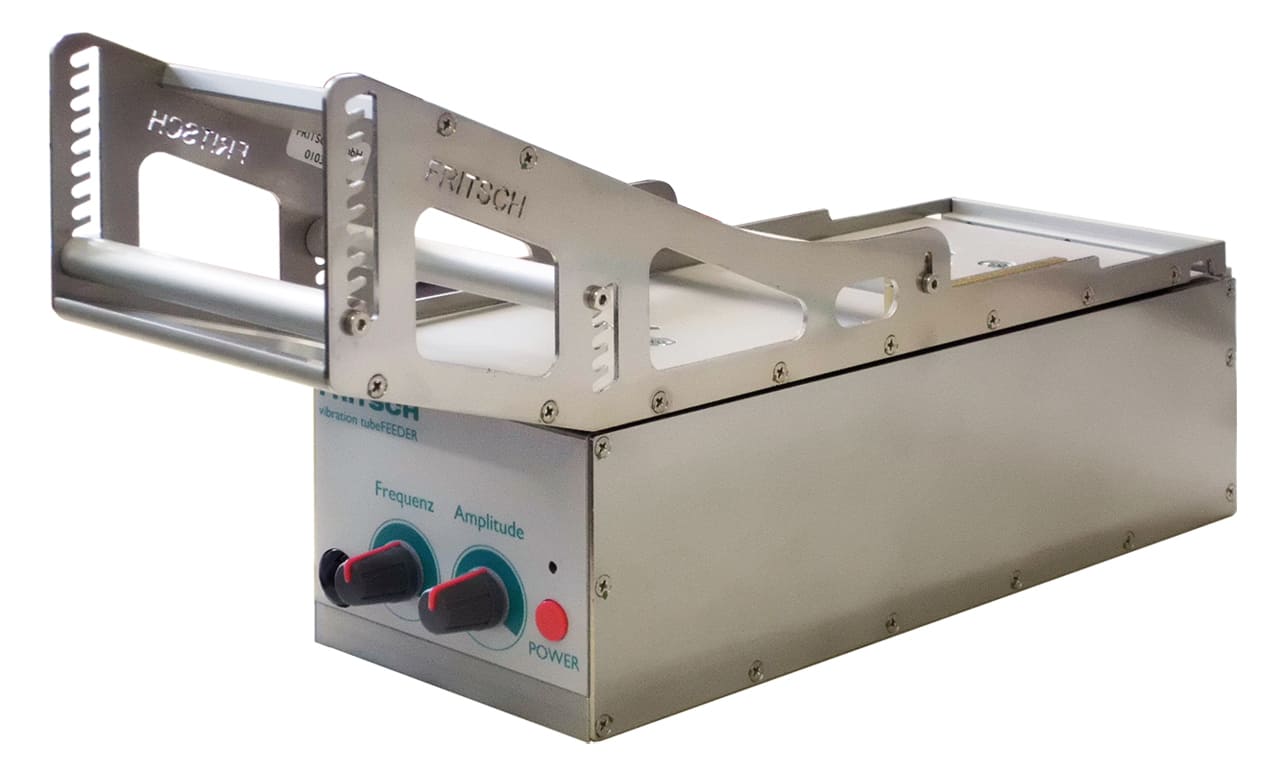

vibration tubeFEEDER
Possono essere regolate sia l’ampiezza che la frequenza del vibratore per stecche. Ciò consente una regolazione ottimale dell’alimentazione di componenti da posizionare. La vibrazione si avvia automaticamente muovendo i componenti e si interrompe automaticamente dopo un determinato periodo di tempo. Ciò garantisce che sia sempre disponibile una sufficiente quantità di componenti. Si consiglia l’uso di adattatori a barra per una rimozione stabile.

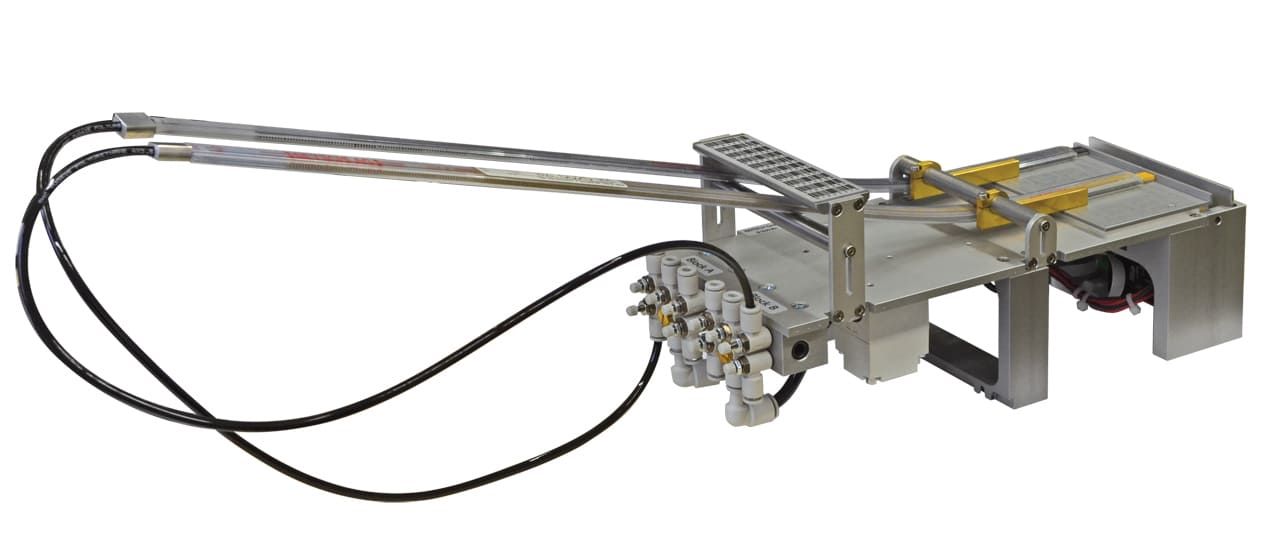

air tubeFEEDER
I FEEDER a tubo d’aria forniscono stick completi per componenti, in modo che le parti sensibili non debbano essere disperse inutilmente. L’alimentatore è azionato da aria compressa, le parti sono coperte fino a quando non vengono raccolte per garantire un sicuro piazzamento. Sono possibili 10 stick.

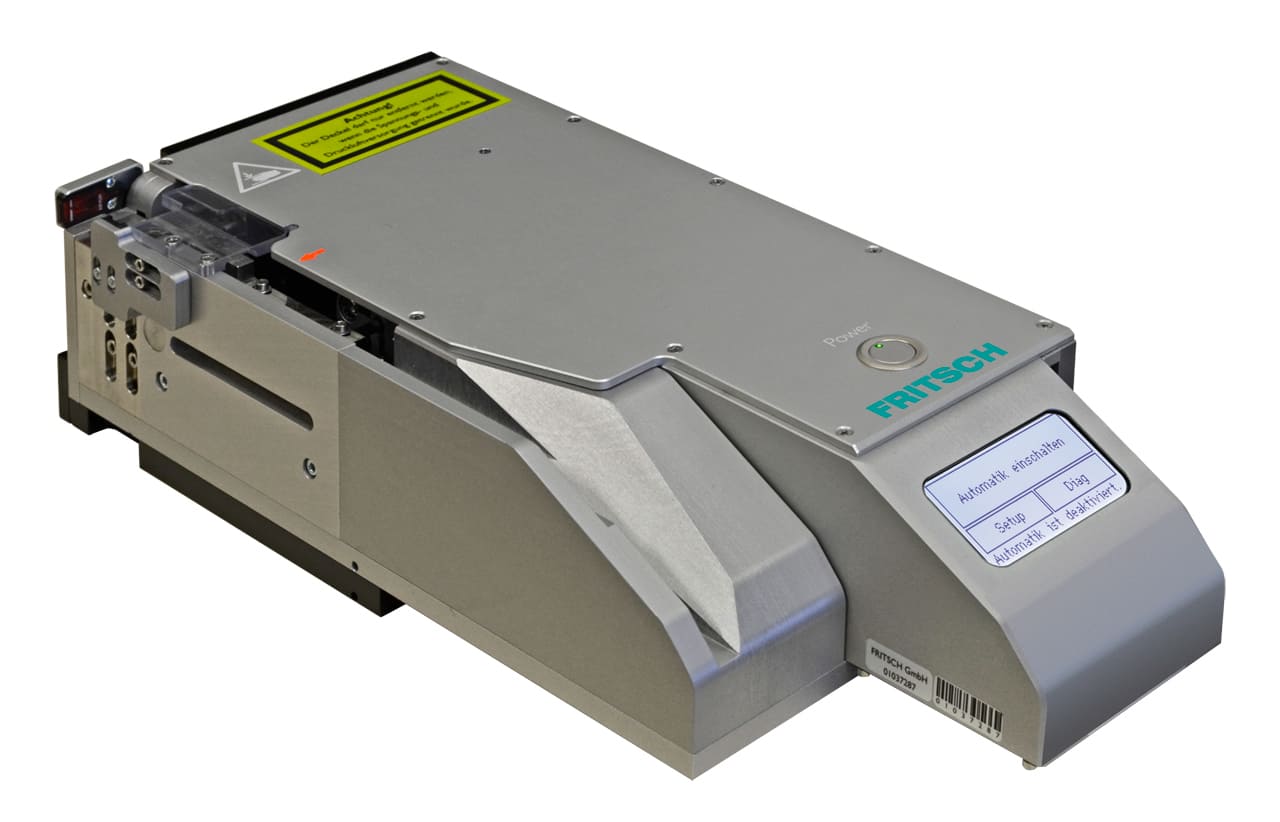

ledFEEDER
Questo tipo di feeder è stato sviluppato insieme a nostri clienti. È dedicato ai LED cablati, li taglia ad un’altezza definita e quindi li dispensa per il posizionamento. È particolarmente utile per display a matrice di grandi dimensioni.

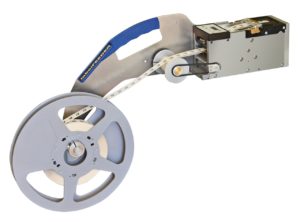

labelFEEDER
I labelFEEDER di Fritsch consentono un trasporto esatto dell’etichetta nella posizione di presa della macchina Pick & Place.
Il pannello di controllo con i suoi 4 pulsanti garantisce un’installazione rapida dell’etichetta, è gestibile un’ampia gamma di etichette di varie dimensioni del nastro che possono essere adattate al feeder.
Il labelFEEDER, oltre ad avedere dimensioni compatte, è una soluzione di etichettatura altamente efficiente.

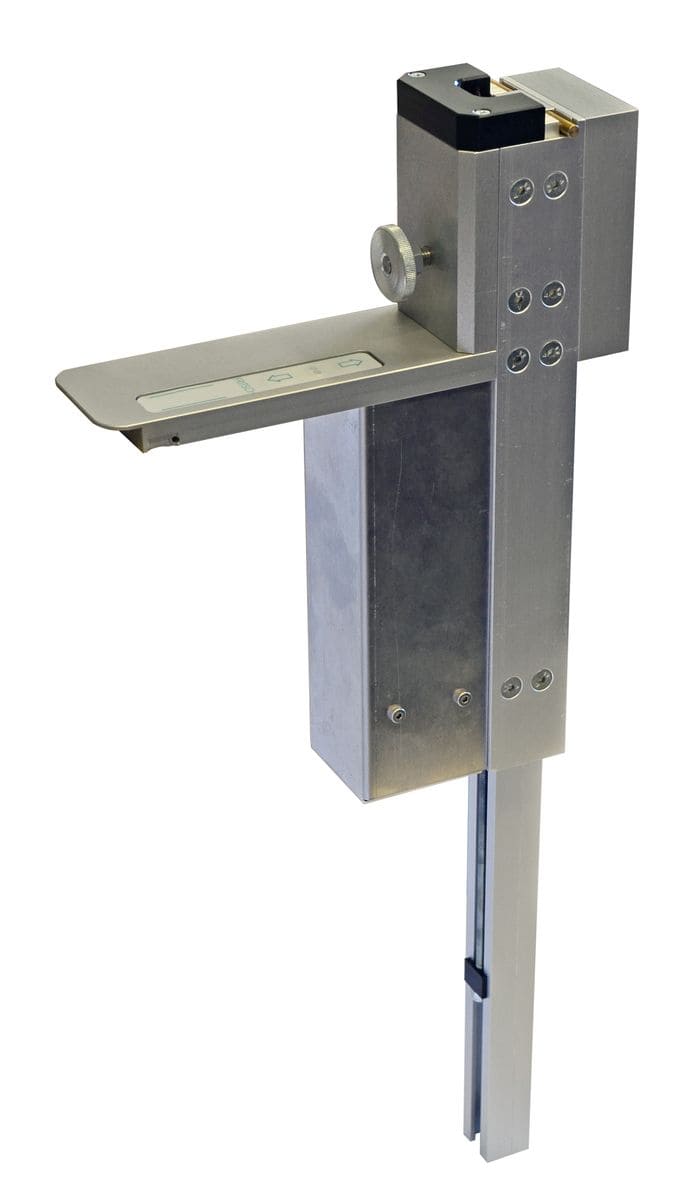

domeFEEDER
Per la produzione di tastiere sono disponibili feeder per cupole.
Il feeder è utilizzabile per tutte le cupole standard. Possiamo anche implementare soluzioni personalizzate.

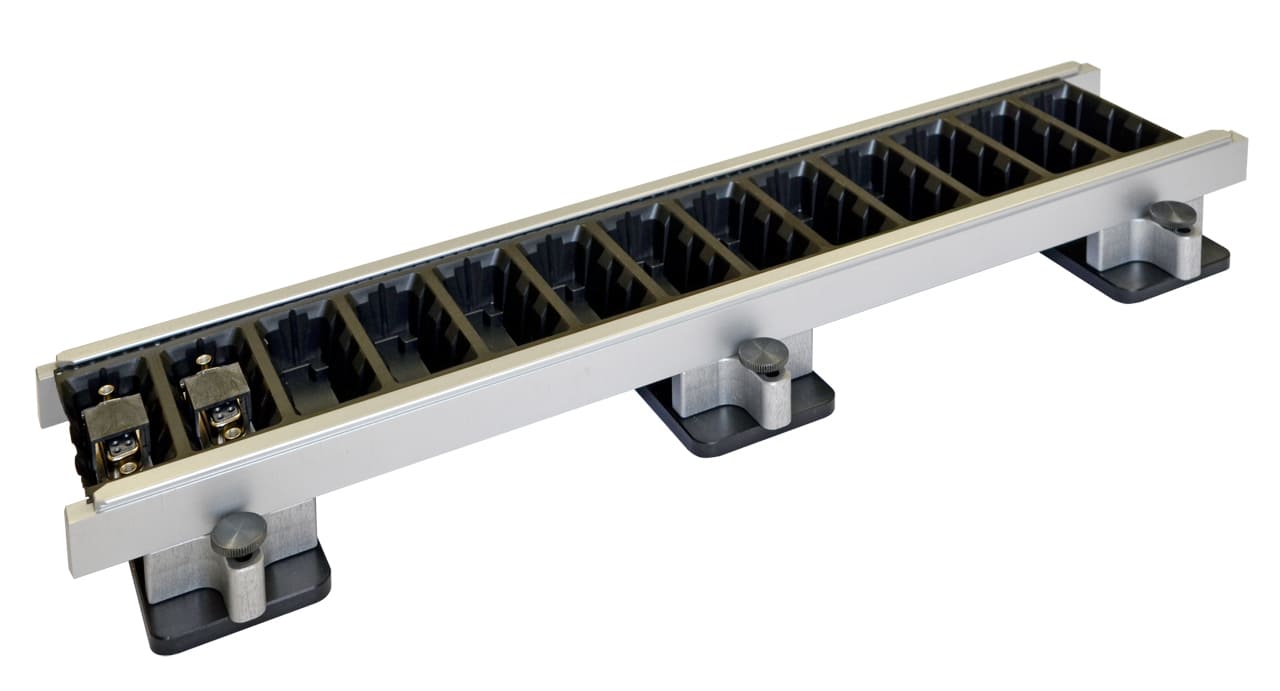

Feeder per componenti alti
L’Universal-Tape-Strip-Holder è idoneo per montare componenti di altezza fino a 27mm. I nastri possono essere larghi da 8mm a 56mm.

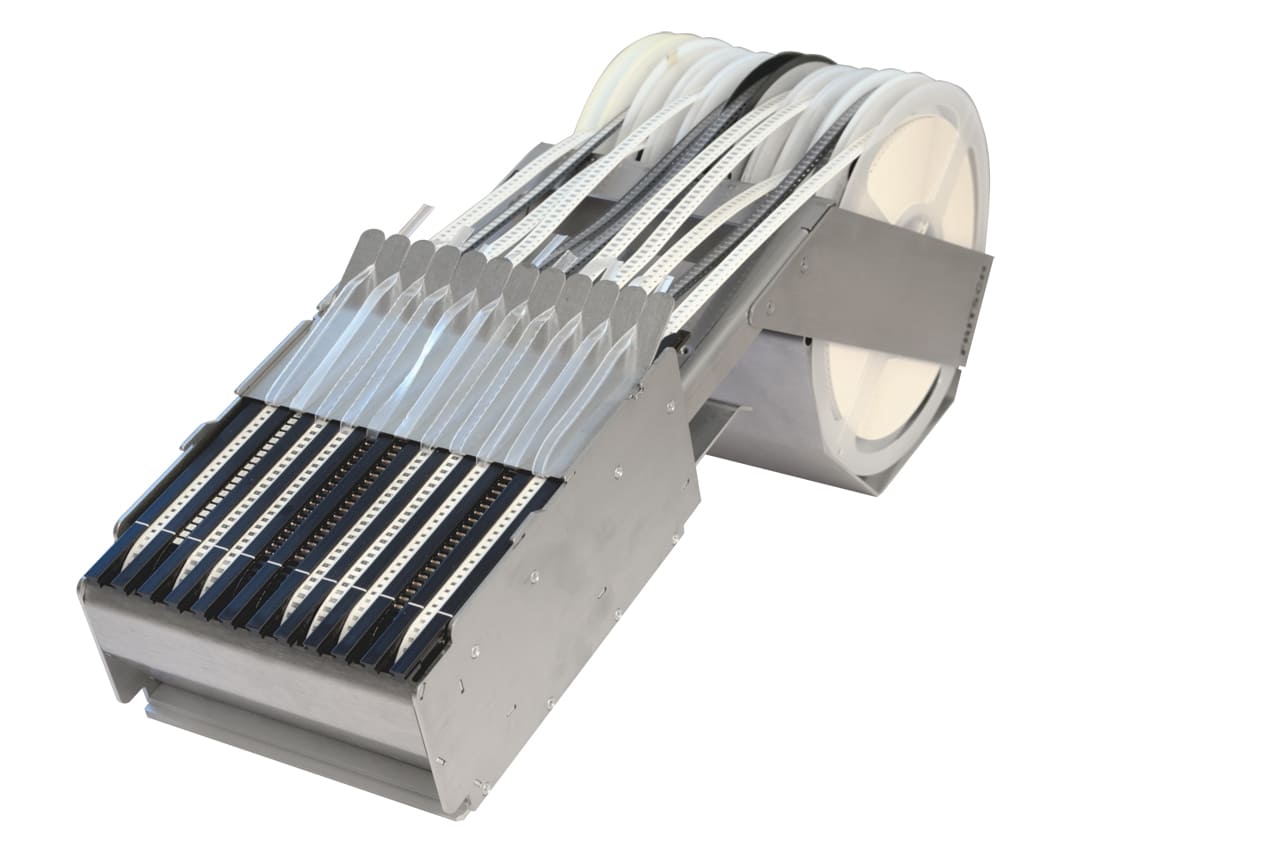

TapestripFEEDER universali
Il tapestripFEEDER per stringhe di nastri o intere rolle può essere aggiunto agli smartFEEDER sui lati della macchina. Pertanto il cliente può disporre di maggior spazio per schede e vassoi.

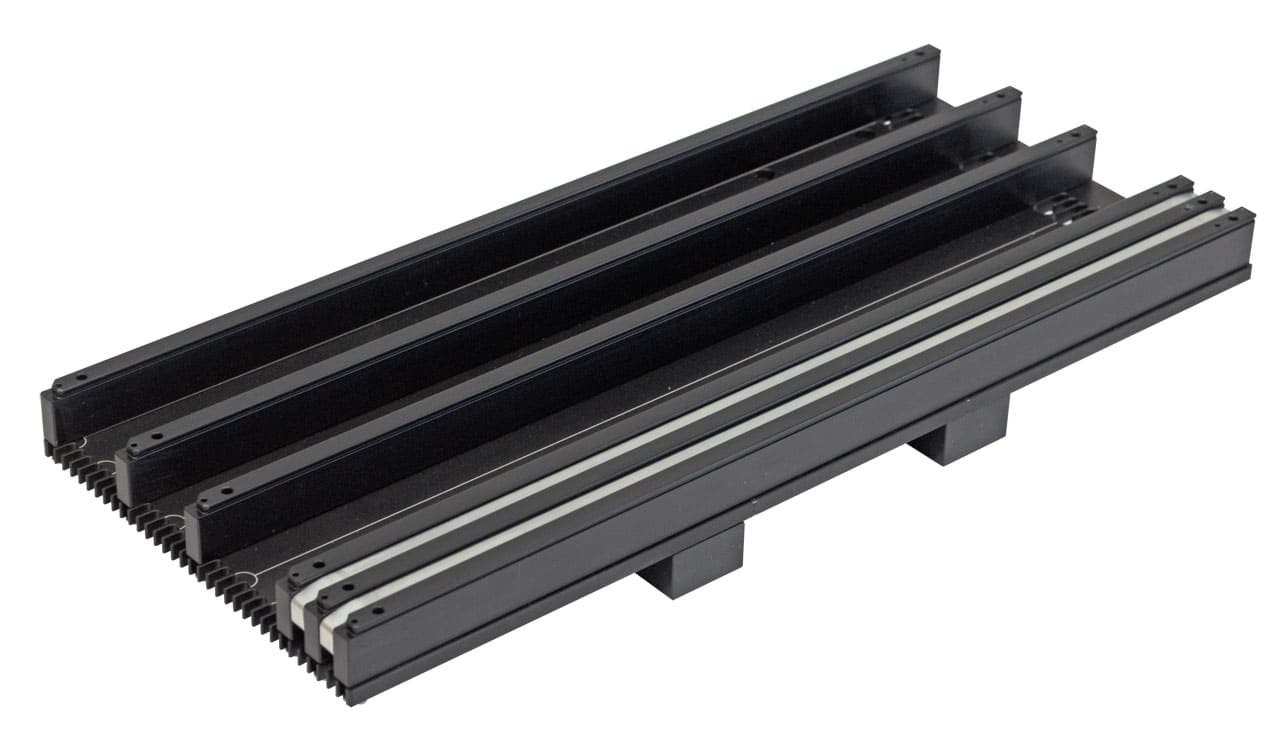

Tape-strip feeder
Quando si assemblano prototipi, si usano spesso strisce di nastro. Con questo feeder, è possibile alimentare contemporaneamente fino a dieci strisce da 8 mm (o meno, se più larghe).

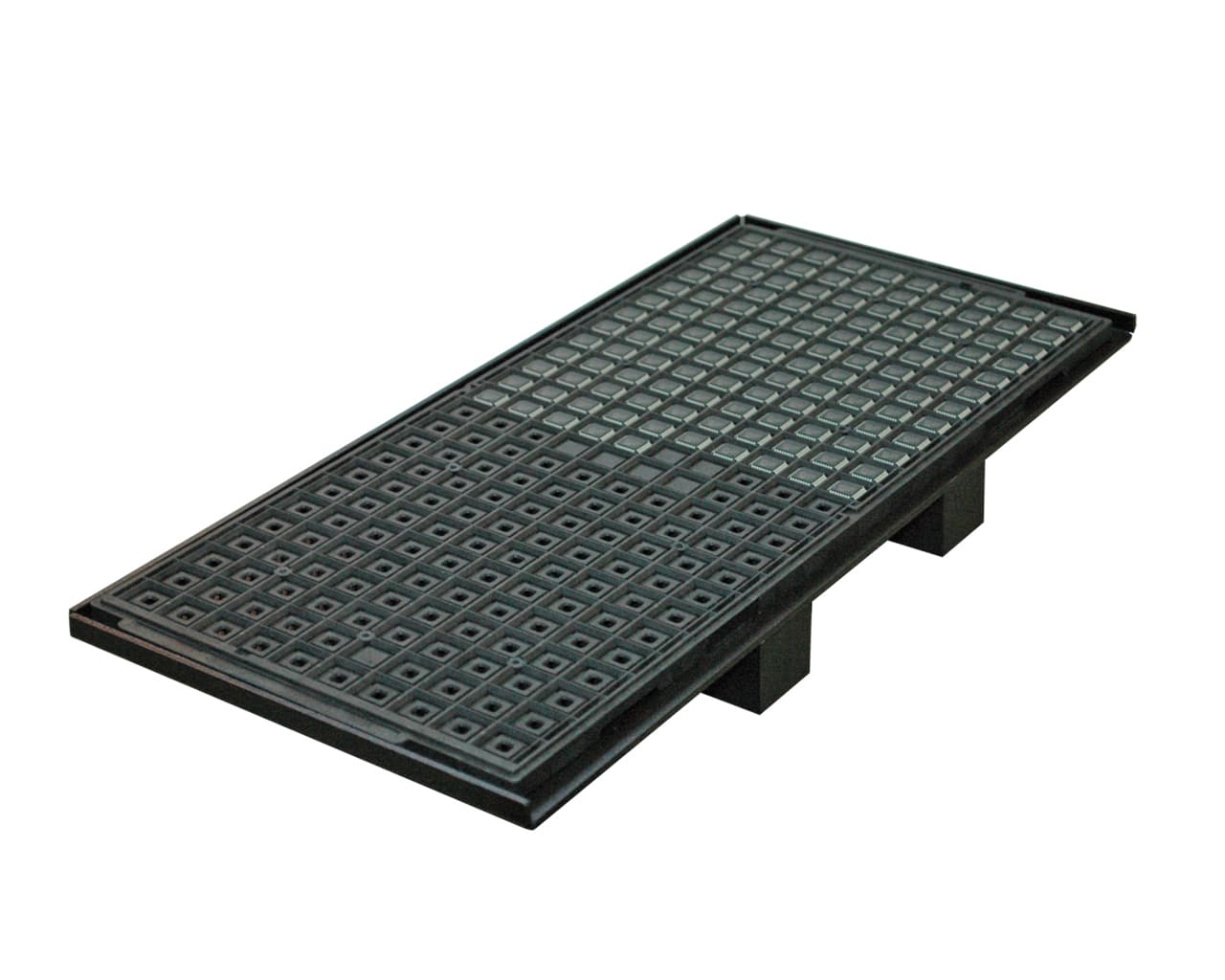

Vassoi
Nell’area di montaggio delle Pick & Place Fritsch possono essere utilizzati diversi vassoi. L’area disponibile può essere facilmente adattata per diversi tipi di schede.

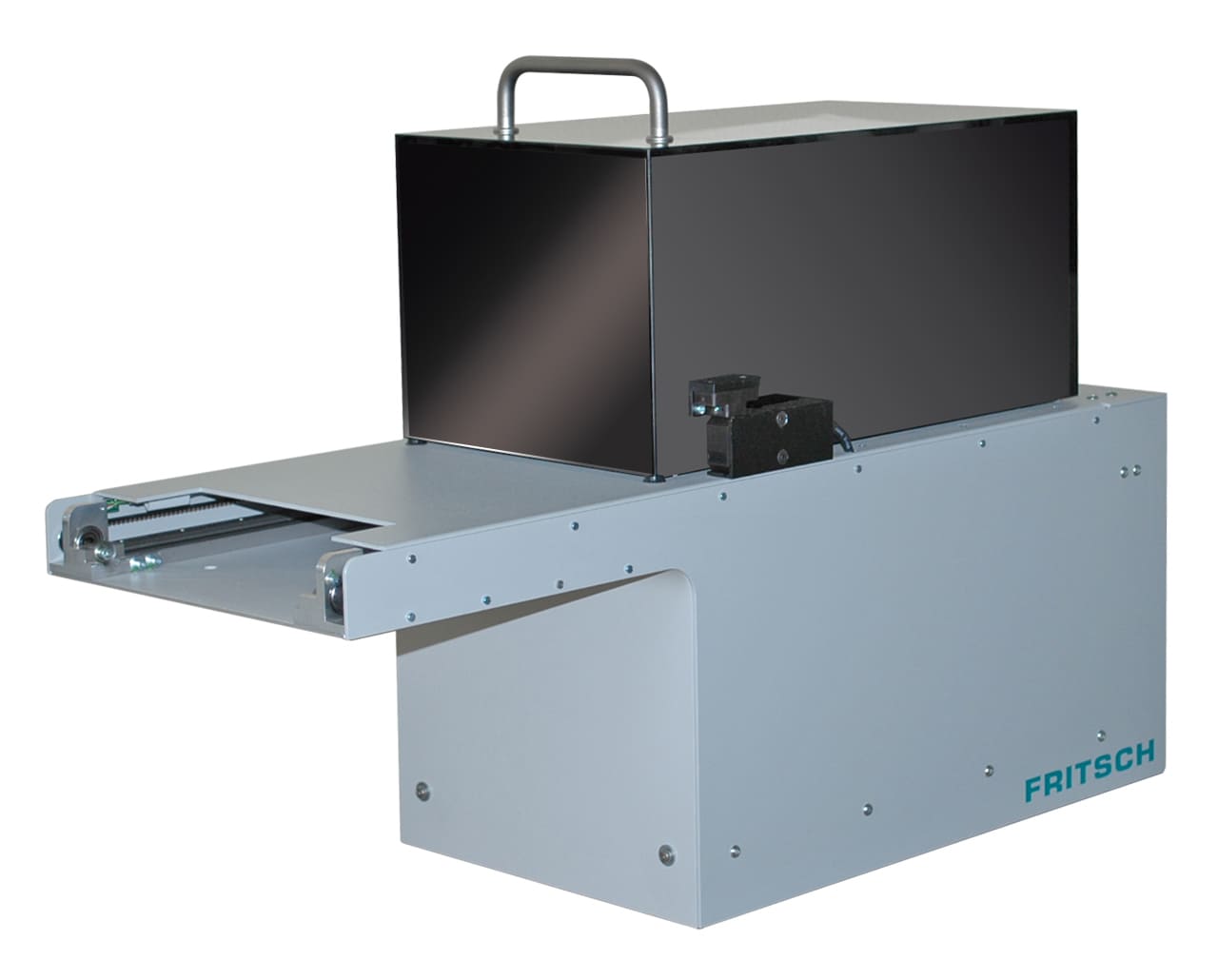

trayFEEDER
Possono essere utilizzati fino a 8 vassoi JEDEC contemporaneamente. Il tryFEEDER è collegato meccanicamente alla macchina per garantire uno preciso unloading. È integrato nell’interfaccia utente e può essere aggiunto a macchine esistenti. Il controllo dell’asse rende possibile un movimento regolare dei componenti di alta qualità e la guida in qualsiasi sequenza dei vassoi non necessita di indicizzazione.
Feeder personalizzati
Per i progetti personalizzati, sono disponibili diversi tipi di feeder. Esempi potrebbero essere l’erogazione, il taglio e il posizionamento di LED cablati o la piegatura di componenti a una forma specifica. Siamo in grado di fornire altre soluzioni personalizzate, si prega di chiedere i dettagli.
