Visori e Microscopi
![4H-Jena](https://www.pcbtech.it/wp-content/uploads/brands/4h-jena.png)
HD-Inspektor II
![HD Inspektor II](https://www.pcbtech.it/wp-content/uploads/4h_jena/hd_inspektor_ii/je_hd_inspektor_ii_04-300x225.jpg)
Il nuovo HD-Inspektor II è un dispositivo innovativo altamente competitivo per l’ispezione, la rilavorazione e la riparazione con una telecamera HD intelligente con zoom ottico 30x di eccezionale qualità e risoluzione delle immagini. I tempi di ispezione sono fortemente ridotti dal sistema di autofocus super rapido rispetto ad altri sistemi HD.
Telecamera | Full HD 1080 (1920 x 1080 px) con sensore SONY |
Interfaccia | HDMI |
Sitema ottico | Zoom motorizzato (30x ottico), veloce autofocus, otturatore automatico |
Visulizzatore | Monitor 22″ TFT, Full HD 1080, 16:9 |
Ingrandimento |
2-73x (con obiettivo +3 dpt) 3-95x (con obiettivo +5 dpt) |
Campo visivo |
Circa da 6,5 x 3,6 mm a 220 x 124 mm (con obiettivo +3 dpt) Circa da 5,0 x 2,8 mm a 140 x 79 mm (con obiettivo +5 dpt) |
Illuminazione | Luce anulare e inclinata con Power-LED, dimmerabile separato |
Distanza di lavoro |
300 mm (con obiettivo +3 dpt) 190 mm (con obiettivo +5 dpt) |
Opzioni
Top
AutoInspect HD
![AutoInspect HD](https://www.pcbtech.it/wp-content/uploads/4h_jena/autoinspect_hd/je_autoinspect_hd-172x300.jpg)
Tramite il collegamento del collaudato HD-Inspektor e dei componenti del nostro sistema di posizionamento motorizzato a tavolo-modulare, viene creato un nuovo dispositivo di ispezione semiautomatico controllato da PC.
Telecamera | Full HD 1080 (1920 x 1080 px) con sensore SONY |
Sitema ottico | Zoom motorizzato 30x ottico, 2x digitale, autofocus rapido, otturatore automatico |
Visualizzazione | Monitor TFT da 27″, 4 mpx (2540 x 1600 px) |
Ingrandimento | Circa 2-73x (opzione fino a 95x), con monitor da 22″ |
Interfaccia utente | Joystick a tre assi, con trackball opzionale o SpaceNavigator |
Illuminazione | Luce anulare e inclinata con tecnologia COB-LED, dimmerabile separato |
Volume di ispezione | 400 x 300 x 100 mm (possibilità di ispezione personalizzata dal cliente) |
Top

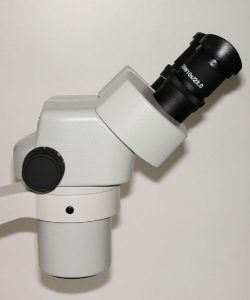

micro-100
![micro-100](https://www.pcbtech.it/wp-content/uploads/4h_jena/micro-100/je_micro_100-219x300.jpg)
I microscopi sono fondamentali strumenti di lavoro per il controllo di piccole componenti, assemblaggi e campioni in ingegneria elettronica, la micromeccanica e la biologia.
Il nostro sistema modulare consente un adattamento specifico dell’area di lavoro del microscopio in base all’attività da svolgere.
Microscopio | DSZ-44 |
Ingrandimento | 5x-22x o 10x-44x |
Distanza di lavoro | Circa 150 mm |
Supporto | Supporto metallico |
Illuminazione | Anello luminoso a LED |
Applicazioni | Produzione, assemblaggio, controllo qualità |
Top
micro-300
![micro-300](https://www.pcbtech.it/wp-content/uploads/4h_jena/micro-300/je_micro_300_01-300x284.jpg)
Microscopio | DSZ-44 |
Ingrandimento | 5x-22x o 10x-44x |
Distanza di lavoro | Circa 150 mm |
Supporto | Supporto universale |
Illuminazione | Anello luminoso a LED |
Applicazioni | Vari compiti di ispezione |
Top
micro-500
![micro-500](https://www.pcbtech.it/wp-content/uploads/4h_jena/micro-500/je_micro_500-300x257.jpg)
Microscopio | DSZ-44 |
Ingrandimento | 5x-22x o 10x-44x |
Distanza di lavoro | Circa 150 mm |
Supporto | Braccio orientabile |
Illuminazione | Anello luminoso a LED + controllo di commutazione-segmenti |
Applicazioni | Vari compiti di ispezione |
Top

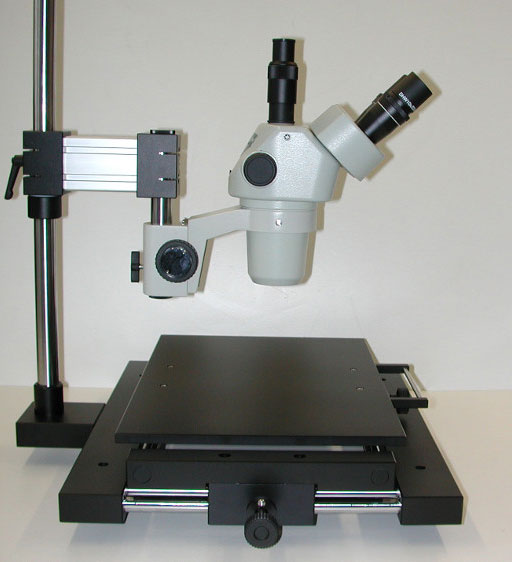

inspector-350
![inspector-350](https://www.pcbtech.it/wp-content/uploads/4h_jena/inspector-350/je_inspector_350_02-219x300.jpg)
Microscopio | SPZ-50 |
Ingrandimento | 6,7x–50x |
Distanza di lavoro | Circa 110 mm |
Supporto | Supporto in metallo + piano da ispezione IT-300 |
Illuminazione | Anello luminoso a LED + controllo di commutazione-segmenti |
Applicazioni | Controllo di componenti piatti |
Top
inspector-400
![inspector-400](https://www.pcbtech.it/wp-content/uploads/4h_jena/inspector-500/je_inspector_400-300x225.jpg)
Microscopio | DSZ-44 |
Ingrandimento | 10x–44x |
Distanza di lavoro | Circa 90 mm |
Supporto | Supporto in metallo + piano da ispezione IT-400 |
Illuminazione | Anello luminoso a LED + controllo di commutazione-segmenti |
Applicazioni | Controllo di componenti piatti |
Top
