Dispenser manuali

Martin

SMART DISPENSE 06

SMART DISPENSE 06
SMART DISPENSE 06

SMART DISPENSE 06 sono dispenser professionali per applicazioni manuali che richiedono la massima precisione. I distributori a funzionamento volumetrico su cui la pressione di erogazione e la temperatura sull’ugello di erogazione sono impostati mediante controllo del programma, si distinguono per la stabilità del processo durante l’applicazione dai liquidi ai materiali pastosi.

Il controllo dei parametri di erogazione e la compensazione delle variazioni di viscosità consentono un’erogazione manuale affidabile di piccoli punti e linee. Sono disponibili penne di erogazione con isolamento termico per tutte le dimensioni delle cartucce per ridurre il riscaldamento del materiale.

I dispenser ultra-compatti sono controllati dal software per PC chiaramente strutturato CLEVER DISPENSE Pro. Con questo, le ricette di dispensazione possono essere create, testate e salvate sul posto di lavoro. Le ricette create vengono caricate nel distributore e disponibili per l’utente. Tutte le ricette sono attivate tramite un display grafico. Vari livelli di autorizzazione proteggono da modifiche indesiderate al programma.

Caratteristiche
Cartridges to use 3 ccm, 5 ccm, 10 ccm, 30 ccm
Viscosity Range 10-100 000 mPas
Nozzle Heater 50°C max. Prepared in Control Unit
Dot Dispense Time Range: 0,01 s – 2 s
Line Dispense Time Range: 0,10 s – 30 s
Ext. Communication USB 2 (Typ B)
Weight 1,5 kg
Size 192 x 152 x 60 mm³

Top

CLEVER DISPENSE 06

CLEVER DISPENSE 06
CLEVER DISPENSE 06

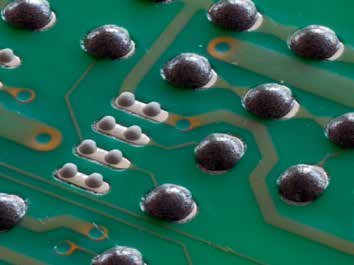

Permette erogazione di materiali di varia viscosità con la stessa apparecchaitura. Particolarmente indicata per la pasta saldante, la famiglia Clever Dispense della Martin offre la soluzione ottimale sia per stazioni manuali che come complemento di sistemi automatizzati.

Grazie al controllo real time del processo in tecnologia Advanced-Time-Pressure, sono assicurati risultati eccellenti e elevata facilità d’uso. È possibile programmare direttamente sullo strumento qualsiasi volume del materiale da erogare. Un sofisticato controllo del processo automaticamente compensa cambi di viscosità che dipendono dalla temperatura e il livello della pasta nella siringa.

Advanced Time Pressure (ATP) – Technology

Una misura precisa della energia dell’impulso di erogazione è alla base di una accurato funzionamento del dispenser.
Per questo sono disponibili oltre 1.000 dati al secondo. In questi calcoli è compresa la compensazione dei cambi di viscosità dovuti alla temperatura. Il risultato? Grande affidabilità delle operazioni per il cliente.

Una soluzione per tutti i problemi

Senza bisogno di accessori addizioneli, possono essere erogati materiali con viscosità da 10mPas a 100.000 mPas.
Senza nessuna operazione manuale l’energia, il vuoto e la pressione richiesta per l’erogazione sono controllati elettronicamente.

Integrazione OEM

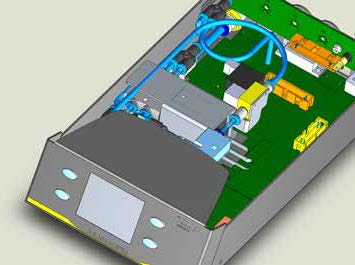

Il compatto design di CLEVER DISPENSE 06 (150 x 275 x 65 mm) si presta perfettamente a qualsiasi integrazione con sistemi automatici come Pick & Place.

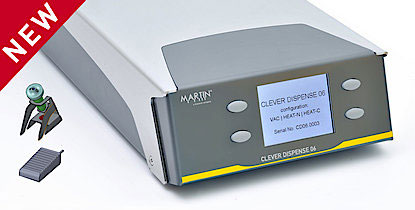

CLEVER DISPENSE 06 Set H DP
CLEVER DISPENSE 06
Set H DP

Set completo composto da centralina e penna dosatrice per applicazione volumetrica di paste, adesivi e molto altro. Questo dispenser è stato progettato per l’erogazione manuale con le più alte aspettative su stabilità e flessibilità.

CLEVER DISPENSE 06 Set H DK
CLEVER DISPENSE 06
Set H DK

Set completo composto da centralina e dosatore per l’applicazione volumetrica di paste, adesivi e molto altro. Questo erogatore permette il riscaldamento dell’ugello di erogazione e della cartuccia materiale. Il kit è ottimizzato per essere integrato in altri sistemi.

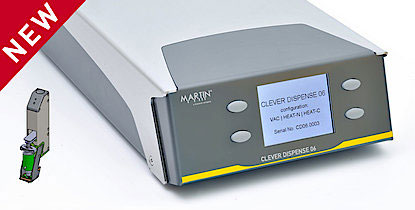

CLEVER DISPENSE 06 Set HC DK
CLEVER DISPENSE 06
Set HC DK

Set completo composto da centralina e penna dosatrice per applicazione volumetrica di paste, Flux, adesivi-2k e molto altro. Questi distributori consentono il riscaldamento e il raffreddamento (rinvenimento) dell’ugello e della cartuccia e sono progettati per essere integrati in altri sistemi.

Caratteristiche Famiglia CLEVER DISPENSE 06
Modello H DP H DK HC DK
Cartridges to use 3, 5, 10, 30 ccm 3, 5, 10, 30, 55 ccm 3, 5, 10, 30, 55 ccm
Viscosity Range 10-100.000 mPas 10-100.000 mPas 10-100 000 mPas
Nozzle Heater 50°C max. 90°C max. -10K -> Ambient -> 50°C
Dot Dispense (time range) 0,001 s -2 s (±0,0005s) 0,001 s -2 s (±0,0005s) 0,001 s -2 s (±0,0005s)
Line Dispense (time range) 0.1 s – 30 s 0,1 s – 30 s 0,1 s – 30 s
Ext. Communication USB 2 (Typ B) USB 2 (Typ B) USB (Typ B)
Weight 2,5 kg max. 2,5 kg max. 2,5 kg max.
Size 272 x 152 x 60 mm³ 272 x 152 x 60 mm³ 272 x 152 x 60 mm³
Options Electronic Vakuum Control
TCP / IP connectivity
Nozzle Heater
Electronic Vakuum Control
Cartidge Heater
TCP / IP connectivity
Height Sensor
Electronic Vakuum Control
TCP / IP connectivity
Nozzle Heater


Top

PROFI DISPENSE 06

PROFI DISPENSE 06
PROFI DISPENSE 06

PROFI DISPENSE 06 H / HC sono dispenser professionali. Con il loro formato di alloggiamento estremamente piatto e la testina di erogazione remota, questi dispositivi rappresentano la soluzione professionale da integrare nella tecnologia di automazione.

Tutti i parametri di applicazione come pressione di erogazione, conservazione del vuoto o degli ugelli e temperatura della cartuccia, sono gestiti dal PC o dal controllo del sistema. Ciò fornisce il controllo completo del processo di erogazione. I dispositivi sono progettati per erogare piccoli punti e linee sottili di materiale liquido o pastoso.

Un’interfaccia di rete per l’integrazione è un’apparecchiatura standard, così come l’interfaccia USB e I / O per il controllo dell’impulso di erogazione mediante segnali TTL o 24V.

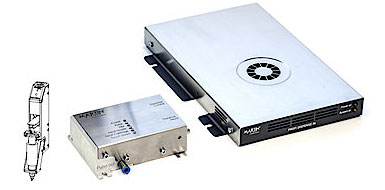

PROFI DISPENSE 06 H
PROFI DISPENSE 06 H

Composto da unità di controllo e modulo pneumatico per erogazione volumetrica di punti molto piccoli e linee molto fini di materiale liquido o pastoso.
Predisposto per il riscaldamento di ugelli / cartucce.

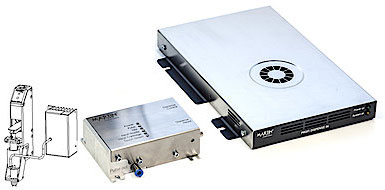

PROFI DISPENSE 06 HC
PROFI DISPENSE 06 HC

Composto da unità di controllo e modulo pneumatico per erogazione volumetrica di punti molto piccoli e linee molto fini di materiale liquido o pastoso.
Predisposto per il controllo della temperatura dell’ugello / cartuccia.

Caratteristiche Famiglia PROFI DISPENSE 06
Modello H HC
Dispense Head option option
Cartridges Available 3,5,10,30,55 ccm 3,5,10,30,55 ccm
Viscosity Range 0,1-100000 mPas / heated 200000 mPas 0,1-100000 mPas / heated 200000 mPas
Dot Dispense Setting (tim range) 0.005 s -7 s 0.005 s -7 s
Repeatabilityt 1 % (Pressure Pulse) 1 % (Pressure Pulse)
Min. Dot Size 1nl 1nl
Line Dispense Setting Continuous Pressure Control Continuous Pressure Control
Nozzle- & Cartridge- heating max. 90°C, if option -15K < Ambient < +50°C if option
Weight 1,5 kg max 1,5 kg max
Size 240 x 180 x 25mm³ 240 x 180 x 25mm³
