Saldatrici a Onda

ATF

ATF 13/25

ATF 13/25
ATF 13/25

Saldatrice “lead free” a doppia onda per schede elettroniche, con le seguenti caratteristiche:

Caratteristiche
Flussaggio a schiuma in acciaio inox
Zona di preriscaldo IR con coperchio in vetro Ceran
Doppia onda con pompe a indirizzamento diretto
Funzionamento a onda intermittente
Convogliatore di pallet belt-driven
N. 1 carrello incluso (per schede 250x345mm max)
Controllo tramite microprocessore
Conforme agli standard di sicurezza VDE
Specifiche Tecniche
Larghezza max schede 250 mm
Lunghezza preriscaldo 700 mm
Velocità conveyor 0.2-2 m/min
Velocità media conveyor 0.7-0.9 m/min
Angolo stagno 5-9 gradi
Temperatura massima pozzetto 300°C
Quantità stagno 120 Kg (lead free)
Volume flussante (schiuma) 2.5 litri
Sezione carico/scarico 600 mm
Volume gas scarico 600 m cubi/ora per condotto (2 condotti)
Diametro dei condotti 150 mm
Richiesta aria compressa (flussaggio a schiuma) 60 litri/min, 6 bar
Dimensioni 1.600 x 850 x 760 mm (L x W X H)
Peso 190 Kg circa (senza stagno)
Consumo Durante saldatura: 12 KW circa
Standby: 5 KW circa
Alimentazione 3~N, PE 230/400 V, 50/60 Hz
ATF 13/25

Sistema

  • Robusto telaio in acciaio
  • Le cappe rigide includono un vetro antistatico di sicurezza per il monitoraggio completo del processo lavorativo
  • Tutti i moduli progettati per una facile manutenzione
  • 2 condotti di scarico (sopra il sistema di flussaggio e il pozzetto di saldatura)
  • Panca, con o senza pannelli e porte

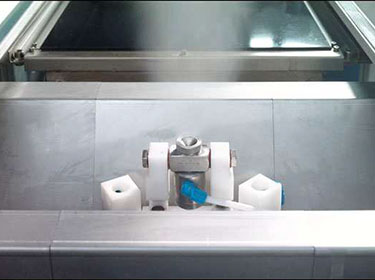

Modulo Fluxer

  • Fluxer standard in schiuma
  • L’intera unità è regolabile in altezza
  • Manometro per regolazione dell’aria e valvola di controllo del flusso
  • Flussaggio spray con Auto-Detect (riconosce le dimensioni posizione del pcb)
  • Flussaggio spray a doppia testa
  • Quantità di flusso programmabile

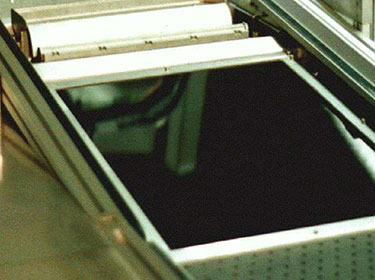

Modulo di preriscaldamento

  • Preriscaldatore IR ad alta efficienza
  • Regolazione fine della temperatura
  • Copertura in vetro ceran per una facile pulizia
  • Tutti i valori visualizzati sul display digitale
  • Convezione

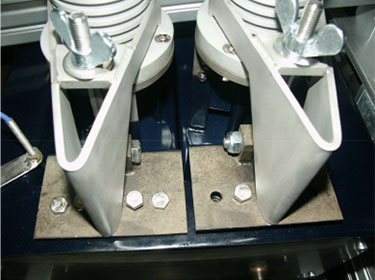

Pozzetto saldante lead free

  • Combinazione di rivestimento ceramico (pozzetto, condotte e pompe) e trattamento chimico-termico degli ugelli.
  • Pompe per saldatura a bloccaggio rapido
  • Pompe ad azionamento diretto (motori a 24 V CC)
  • Temperatura di saldatura indicata sul display digitale
  • Unità di roll-out del pozzetto di saldatura
  • Pozzetto intercambiabile

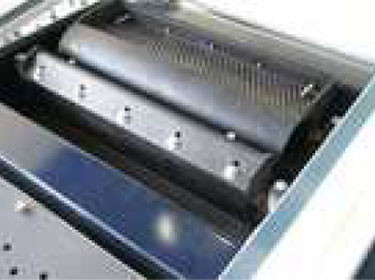

Onda di saldatura

  • Due condotti appositamente progettati per ridurre la formazione di scorie
  • Altezza dell’onda controllata da microprocessore
  • Doppia onda di serie (Lambda e chip ugello)
  • Onda a funzionamento intermittente

Conveyor

  • Trasportatore a cinghia
  • Motore di azionamento DC 24V
  • Velocità del trasportatore 0 – 2 m / min.
  • 2 carrelli inclusi
  • Angolo di trasporto regolabile 5-9 °
  • Velocità del trasportatore indicata sul display digitale

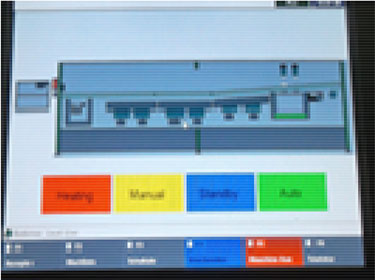

Controller

  • Pannnello del PC integrato
  • Manutenzione a distanza, telecomando
  • Operazioni intuitive, multilingue
  • Timer di accensione / spegnimento del pozzetto di saldatura
  • Lettore codice a barre

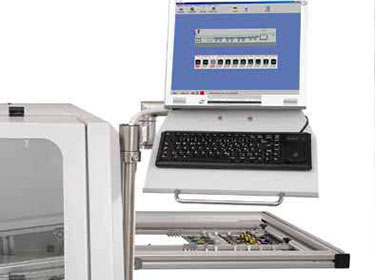

PC Opzionale

  • Per la gestione dei profili
  • Per la documentazione del processo i dati rilevanti sono protetti da password
  • LAN
  • Monitor

Top

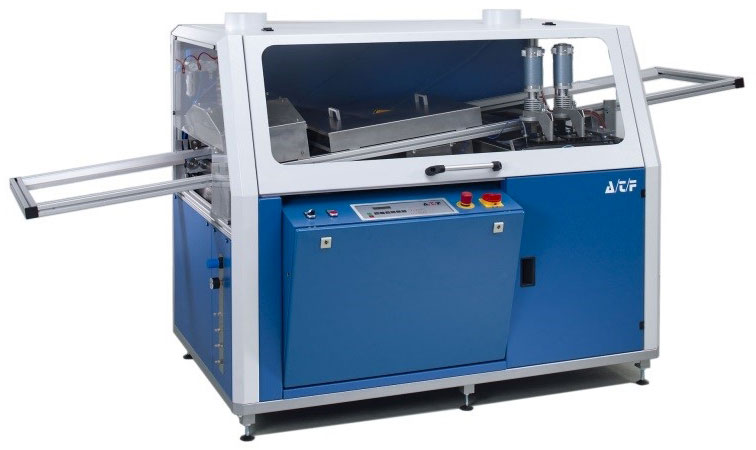

ATF 23

ATF 23
ATF 23
Caratteristiche
Pozzetto per stagno lead free, concondotti di flusso rimovibili
Sistema di flussante a schiuma in acciaio inossidabile
Preriscaldatore IR, con copertura in vetro ceran
Doppia onda
Funzionamento intermittente dell’onda
Trasportatore a cinghia
Panello di controllo con PC
Touch panel HMI
Display grafico
Conforme alle norme di sicurezza VDE
Opzioni
Flussante spray senza pompa
Sistema di rilevamento automatico PCB
Filtro integrato per flussante spray
Preriscaldatore a convezione
Tunnel sopra il preriscaldatore
Inertizzazione con azoto
Lettore di codici pin
Pozzetto saldante intercambiabile
Software per PC
Versione per PC
Conveyor per trasporto schede
ATF 23

Sistema

  • Robusto telaio in acciaio
  • Le cappe rigide includono un vetro antistatico di sicurezza per il monitoraggio completo del processo lavorativo
  • Tutti i moduli progettati per una facile manutenzione
  • 2 condotti di scarico (sopra il sistema di flussaggio e il pozzetto di saldatura)

Modulo Fluxer

  • Fluxer standard in schiuma
  • L’intera unità è regolabile in altezza
  • Manometro per regolazione dell’aria e valvola di controllo del flusso
  • Flussaggio spray con Auto-Detect (riconosce le dimensioni posizione del pcb)
  • Flussaggio spray a doppia testa
  • Quantità di flusso programmabile

Modulo di preriscaldamento

  • Preriscaldatore IR ad alta efficienza
  • Regolazione fine della temperatura
  • Copertura in vetro ceran per una facile pulizia
  • Tutti i valori visualizzati sul display digitale
  • Convezione

Pozzetto saldante lead free

  • Combinazione di rivestimento ceramico (pozzetto, condotte e pompe) e trattamento chimico-termico degli ugelli.
  • Pompe per saldatura a bloccaggio rapido
  • Pompe ad azionamento diretto (motori a 24 V CC)
  • Temperatura di saldatura indicata sul display digitale
  • Unità di roll-out del pozzetto di saldatura
  • Pozzetto intercambiabile

Onda di saldatura

  • Due condotti appositamente progettati per ridurre la formazione di scorie
  • Altezza dell’onda controllata da microprocessore
  • Doppia onda di serie (Lambda e chip ugello)
  • Onda a funzionamento intermittente

Conveyor

  • Trasportatore a cinghia
  • Motore di azionamento DC 24V
  • Velocità del trasportatore 0 – 2 m / min.
  • 2 carrelli inclusi
  • Angolo di trasporto regolabile 5-9 °
  • Velocità del trasportatore indicata sul display digitale

Controller

  • Pannnello del PC integrato
  • Manutenzione a distanza, telecomando
  • Operazioni intuitive, multilingue
  • Timer di accensione / spegnimento del pozzetto di saldatura
  • Lettore codice a barre

Top

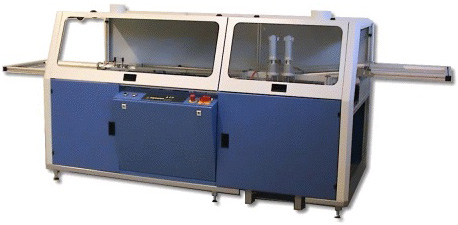

ATF 33

ATF 33
ATF 33

Saldatrice “lead free” a doppia onda per schede elettroniche, con le seguenti caratteristiche:

Caratteristiche
  • Pompa di saldatura con condotti amovibili
  • Flussaggio a schiuma in acciaio inox
  • Doppia zona di preriscaldo IR con coperchio in vetro Ceran
  • Funzionamento a onda intermittente
  • Convogliatore di pallet belt-driven
  • N. 2 carrelli inclusi (per schede 480x400mm max)
  • Touch panel HMI
  • Display grafico
  • Predisposto per controllo tramite PC
Opzioni disponibili per ATF 33
  • Flussaggio Spray con funzione di riconoscimento automatico della posizione, della larghezza e lunghezza della scheda, filtro integrato, sistema di impostazione del volume del flussante
  • Preriscaldatore a convezione posizionato in prossimità del pozzetto di stagno, per asciugatura e rimozione di eventuali solventi (utile per flussanti ad acqua), con relativo tunnel
  • Carrello aggiuntivo per schede di dimensioni massime 480x400mm, composto da due barre laterali, ciascune con 10 doppie clip in acciaio inox
Specifiche Tecniche
Larghezza max schede 400 mm
Zone di preriscaldo 2
Lunghezza preriscaldo 1.200 mm
Velocità conveyor 0,2-2,5 m/min
Velocità media conveyor 0,9-1,2 m/min
Angolo stagno 5-9 gradi
Temperatura massima pozzetto 300°C
Quantità stagno 320 Kg (lead free)
Volume flussante (schiuma) 4,5 l (15 l spray opz.)
Sezione carico/scarico 600 mm
Volume gas scarico 600 m³/ora per condotto (2 condotti)
Diametro dei condotti 150 mm
Richiesta aria compressa (flussaggio a schiuma) 60 l/min, 6 bar
Richiesta aria compressa (flussaggio spray) 200 l/min, 6 bar
Dimensioni 2.500 x 1.100 x 1.430 mm (L x W X H)
Peso 450 Kg circa (senza stagno)
Consumo Durante saldatura: 27 KW circa
Standby: 7 KW circa
Alimentazione 3~N, PE 230/400 V, 50/60 Hz
ATF 33

Sistema

  • Robusto telaio in acciaio
  • Le cappe rigide includono un vetro antistatico di sicurezza per il monitoraggio completo del processo lavorativo
  • Tutti i moduli progettati per una facile manutenzione
  • 2 condotti di scarico (sopra il sistema di flussaggio e il pozzetto di saldatura)

Modulo Fluxer

  • Fluxer standard in schiuma
  • L’intera unità è regolabile in altezza
  • Manometro per regolazione dell’aria e valvola di controllo del flusso
  • Flussaggio spray con Auto-Detect (riconosce le dimensioni posizione del pcb)
  • Flussaggio spray a doppia testa
  • Quantità di flusso programmabile

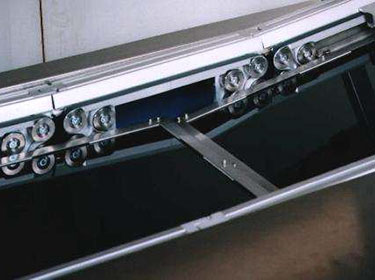

Modulo di preriscaldamento

  • Preriscaldatore IR ad alta efficienza
  • Regolazione fine della temperatura
  • Copertura in vetro ceran per una facile pulizia
  • Tutti i valori visualizzati sul display digitale
  • Convezione

Pozzetto saldante lead free

  • Combinazione di rivestimento ceramico (pozzetto, condotte e pompe) e trattamento chimico-termico degli ugelli.
  • Pompe per saldatura a bloccaggio rapido
  • Pompe ad azionamento diretto (motori a 24 V CC)
  • Temperatura di saldatura indicata sul display digitale
  • Unità di roll-out del pozzetto di saldatura
  • Pozzetto intercambiabile

Onda di saldatura

  • Due condotti appositamente progettati per ridurre la formazione di scorie
  • Altezza dell’onda controllata da microprocessore
  • Doppia onda di serie (Lambda e chip ugello)
  • Onda a funzionamento intermittente

Conveyor

  • Trasportatore a cinghia
  • Motore di azionamento DC 24V
  • Velocità del trasportatore 0 – 2 m / min.
  • 2 carrelli inclusi
  • Angolo di trasporto regolabile 5-9 °
  • Velocità del trasportatore indicata sul display digitale

Controller

  • Pannnello del PC integrato
  • Manutenzione a distanza, telecomando
  • Operazioni intuitive, multilingue
  • Timer di accensione / spegnimento del pozzetto di saldatura
  • Lettore codice a barre
