Aspirazione Fumi

ULT

JUMBO Filtertrolley 2.0 LRA

JUMBO Filtertrolley 2.0
JUMBO Filtertrolley 2.0 LRA

Jumbo ULT FilterTrolley 2.0 è l’unità filtrante a carrello della ULT. Jumbo aspira le sostanze nocive disperse nell’aria laddove queste sono generate e le filtra opportunamente, con ridotti consumi e bassi livelli di rumore garantendo ottime prestazioni in una notevole gamma di applicazioni.

Il sistema ultrafiltrante genera aria respirabile di elevata purezza. Potrete dimenticarvi i consumi di potenza per il riscaldamento: l’aria filtrata viene immessa direttamente negli ambienti di lavoro senza alcun impianto di spinta.

Il Jumbo ULT FilterTrolley 2.0 può essere considerato un apparecchio standard da usare in centinaia di diverse applicazioni. A tal fine è disponibile una varietà di filtri a cartuccia e vari materiali di filtraggio.
Tra le sostanze che si possono filtrare ci sono fumi da saldatura, da laser e polveri varie. Altre applicazioni sono l’aspirazione di gas e vapori. Il Jumbo può supportare fino a due postazioni.

Il Jumbo ULT FilterTrolley 2.0 può essere controllato in modo digitale e può essere interfacciato facilmente con altre apparecchiature.

Esempi di installazione dell’unità mobile di aspirazione Jumbo Filtertrolley 2.0

Specifiche tecniche
Massima portata 170 m³/h
Massimo vuoto 2.800 Pa
Portata tipica di lavoro 80 m³/h a 1.400 Pa
Alimentazione 230 V/50 Hz
Potenza di ingresso 150 W
Dimensione 450 x 340 x 530 mm
Peso 18 kg
Livello di rumorosità 49 dB (A)
Materiale di costruzione ABS resistente all’urto, resistente a sostanze chimiche, resistente alla corrosione, con getto regolabile
Opzione tubo di aspirazione
Applicazioni
Filtraggio di: Prodotto
Fumi da saldatura Filtertrolley 2.0 LRA
Fumi da laser Filtertrolley 2.0 LAS
Vapori e gas Filtertrolley 2.0 ACD
Polveri e polveri fini Filtertrolley 2.0 ASD
Applicazioni mediche Filtertrolley 2.0 MED

Top

LRA 160

LRA 160
LRA 160

Unità mobile di estrazione e filtrazione dei fumi da saldatura

Applicazioni
Operazione di saldatura nei luoghi di lavoro manuali
Piccoli sistemi di saldatura
Caratteristiche
Unità fissa e mobile con ruote e piedini regolabili
Sistema di sostituzione filtro – scambio individuale del filtro
Funzionamento estremamente silenzioso
Semplice gestione del filtro, accessibile dall’alto
Robusto alloggiamento in acciaio
Uno o due connettori per bracci di estrazione
Controllo del volume del flusso continuo
Indicatore del filtro della particella caricato: visualizzazione ottica
Opzioni
Prefiltro metallico espanso (maglia metallica, filtro di condensazione, protezione antiscintilla)
Specifiche tecniche
Versione dispositivo LRA 160 MD.11
Massima portata 190 m³/h
Vuoto massimo 3.200 Pa
Portata tipica di lavoro 80 m³/h a 1.900 Pa
Dimensioni (L x P x A) 400 x 350 x 500


Top

LRA 200.0

LRA 200.0
LRA 200.0

Estrattore fumi mobile

Applicazioni
Saldatura manuale
Saldatura robotizzata
Sistemi di saldatura automatizzati
Caratteristiche
Unità mobile con ruote
Semplice gestione del filtro
Design modulare e funzionamento silenzioso
Controllo degli elementi sul pannello frontale
Robusto corpo in acciaio verniciato a polvere
Controllo del volume del flusso: regolazione continua della capacità di aspirazione
Indicatore del filtro della particella caricato: visualizzazione ottica
Interfaccia SUB D9: configurazione standard, ON/OFF remoto, stato operativo, saturazione del filtro 100%
Specifiche tecniche
Versione dispositivo LRA 200 MD.11 LRA 200 MD.14 LRA 200 HD.10 LRA 200 HD.12
Massima portata 1890 m³/h 635 m³/h 210 m³/h 220 m³/h
Vuoto massimo 3.200 Pa 3.200 Pa 20.700 Pa 22.000 Pa
Portata tipica di lavoro 80 m³/h a 1.900 Pa 250 m³/h a 2.000 Pa 120 m³/h a 13.000 Pa 120 m³/h a 12.000 Pa
Dimensioni (L x P x H) 390 x 400 x 600-1.000 *
* L’altezza varia in base all’utilizzo del filtro

Top

LRA 200.1

LRA 200.1
LRA 200.1

Unità di estrazione di fumi di saldatura compatta

Applicazioni
Saldatura manuale
Saldatura robotizzata
Sistemi di saldatura automatizzati
Caratteristiche
Sistema di estrazione mobile con ruote
Semplice gestione del filtro
Design modulare
Controllo degli elementi sul pannello frontale
Robusto corpo in acciaio verniciato a polvere
Controllo del volume del flusso: regolazione continua della capacità di aspirazione
Stabilizzazione del vuoto integrata
Indicatore del filtro della particella caricato: visualizzazione ottica
Interfaccia M12: configurazione standard, ON/OFF remoto
Installazione dei bracci di estrazione (Ø 50, 75, 80) da uno a quattro postazioni di lavoro individuali
Stato operativo, saturazione del filtro 80% e 100%
Set di accessori completo, incl. interruttore a pedale, tubi flessibili, staffa del braccio di estrazione ecc.

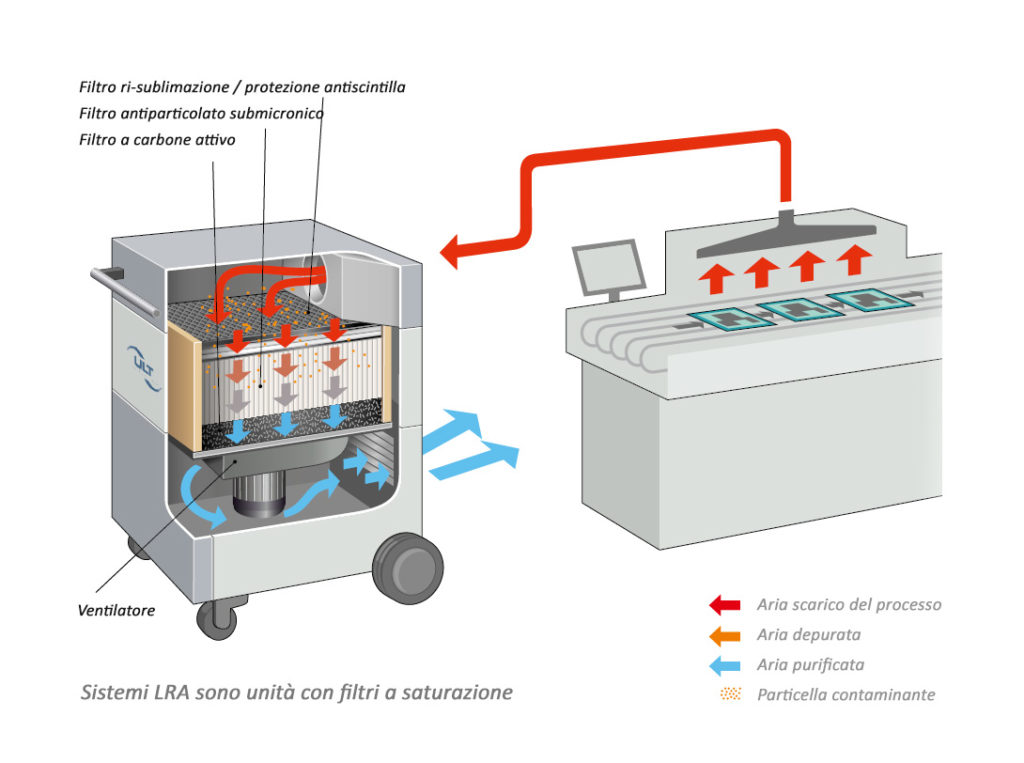

Schema sistemi LRA
Specifiche tecniche
Versione dispositivo LRA 200 MD.20
Massima portata 320 m³/h
Vuoto massimo 9.000 Pa
Portata tipica di lavoro 230 m³/h a 1.000 Pa
Dimensioni (L x P x A) 390 x 400 x 620 mm

Top

LRA 300

LRA 300
LRA 300

Unità di estrazione dei fumi di saldatura

Applicazioni
Saldatura manuale
Saldatura robotizzata
Sistemi di saldatura automatizzati
Caratteristiche
Sistema di estrazione mobile con ruote
Design modulare
Semplice gestione del filtro
Sistema di filtri intercambiabili con moduli di estrazione e filtrazione
Robusto corpo in acciaio verniciato a polvere
Controllo del volume del flusso: regolazione continua della capacità di aspirazione
Indicatore del filtro della particella caricato: segnalazione ottica
Interfaccia SUB D9: configurazione standard, ON/OFF remoto, stato operativo, saturazione del filtro 100%
Prefiltro metallico espanso, filtro di adsorbimento
Opzioni
Modulo di aspirazione aggiuntivo con connettore per tubo sul lato posteriore
Adattatore di uscita
Specifiche tecniche
Versione dispositivo LRA 300 MD.14 LRA 300 MD.16 LRA 300 HD.12 LRA 300 HD.13
Massima portata 635 m³/h 900 m³/h 220 m³/h 400 m³/h
Vuoto massimo 3.200 Pa 3.650 Pa 22.000 Pa 12.000 Pa
Portata tipica di lavoro 250 m³/h a 2.000 Pa 250 m³/h a 3.500 Pa 120 m³/h a 12.000 Pa 200 m³/h a 7.500 Pa
Dimensioni (L x P x H) 475 x 585 x 600-1.300 *
* L’altezza varia in base all’utilizzo del filtro

Top

LRA 400

LRA 400
LRA 400

Estrattore di fumi di saldatura

Applicazioni
Saldatura manuale
Saldatura robotizzata
Sistemi di saldatura automatizzati
Caratteristiche
Sistema di estrazione mobile con ruote
Sistema di filtri intercambiabili
Controllo degli elementi sul pannello frontale
Robusto corpo in acciaio verniciato a polvere
Controllo del volume del flusso: regolazione continua della capacità di aspirazione
Indicatore del filtro della particella caricato: segnalazione ottica
Prefiltro metallico espanso, filtro di adsorbimento
Opzioni
Interfaccia SUB D9, contatore delle ore di funzionamento
Controllo digitale del dispositivo (per versioni del dispositivo LRA 400-1, LRA 400-2)
Specifiche tecniche
Versione dispositivo LRA 400 MD.17 LRA 400 MD.18
Massima portata 1.000 m³/h 1.500 m³/h
Vuoto massimo 2.600 Pa 3.250 Pa
Portata tipica di lavoro 400 m³/h a 2.300 Pa 600 m³/h a 2.500 Pa
Dimensioni (L x P x H) 600 x 660 x 900 mm

Top

LRA 1200

LRA 1200
LRA 1200

Estrattore fumi di saldatura

Applicazioni
Saldatura manuale
Saldatura robotizzata
Sistemi di saldatura automatizzati
Caratteristiche
Sistema di estrazione mobile con ruote
Sistema di filtri intercambiabili
Controllo degli elementi sul pannello frontale
Robusto corpo in acciaio verniciato a polvere
Controllo del volume del flusso: regolazione continua della capacità di aspirazione
Indicatore del filtro della particella caricato: segnalazione ottica
Opzioni
Interfaccia SUB D9, contatore delle ore di esercizio, controllo del dispositivo digitale
Prefiltro metallico espanso, filtro antiparticolato, filtro di adsorbimento
Applicazioni
Versione dispositivo LRA 1200 MD.18 LRA 1200 MD.45
Massima portata 1.500 m³/h 1.700 m³/h
Vuoto massimo 3.250 Pa 2.600 Pa
Portata tipica di lavoro 1.000 m³/h a 1.700 Pa 1.000 m³/h a 1.800 Pa
Dimensioni (L x P x H) 790 x 820 x 1.040 mm

Top

LAS 160

LAS 160
LAS 160

Unità portatile di aspirazione e filtraggio fumi laser

Applicazioni
Saldatura laser, incisione laser, taglio laser
Strutturazione laser, ablazione laser, marcatura laser, stampa laser
Caratteristiche
Disponibile sia in versione mobile che fissa
Sistema di sostituzione del filtro – sostituzione del filtro individuale
Funzionamento estremamente silenzioso
Semplice gestione dei filtri, accessibile dall’alto
Controllo continuo del flusso
Indicatore filtro antiparticolato carico: visualizzazione ottica
Robusto alloggiamento in acciaio
Uno o due connettori per bracci di estrazione
Opzioni
Interfaccia SUB D9: ON / OFF remoto, stato operativo, saturazione filtro 100%
Prefiltro in metallo espanso (maglia metallica, filtro condensa, protezione antiscintilla)
Specifiche tecniche
Versione dispositivo LAS 160.1 MD.11
Massima portata 190 m³/h
Vuoto massimo 3.200 Pa
Portata tipica di lavoro 80 m³/h a 1.900 Pa
Dimensioni (L x P x A) 405 x 355 x 492
