Serigrafiche Manuali

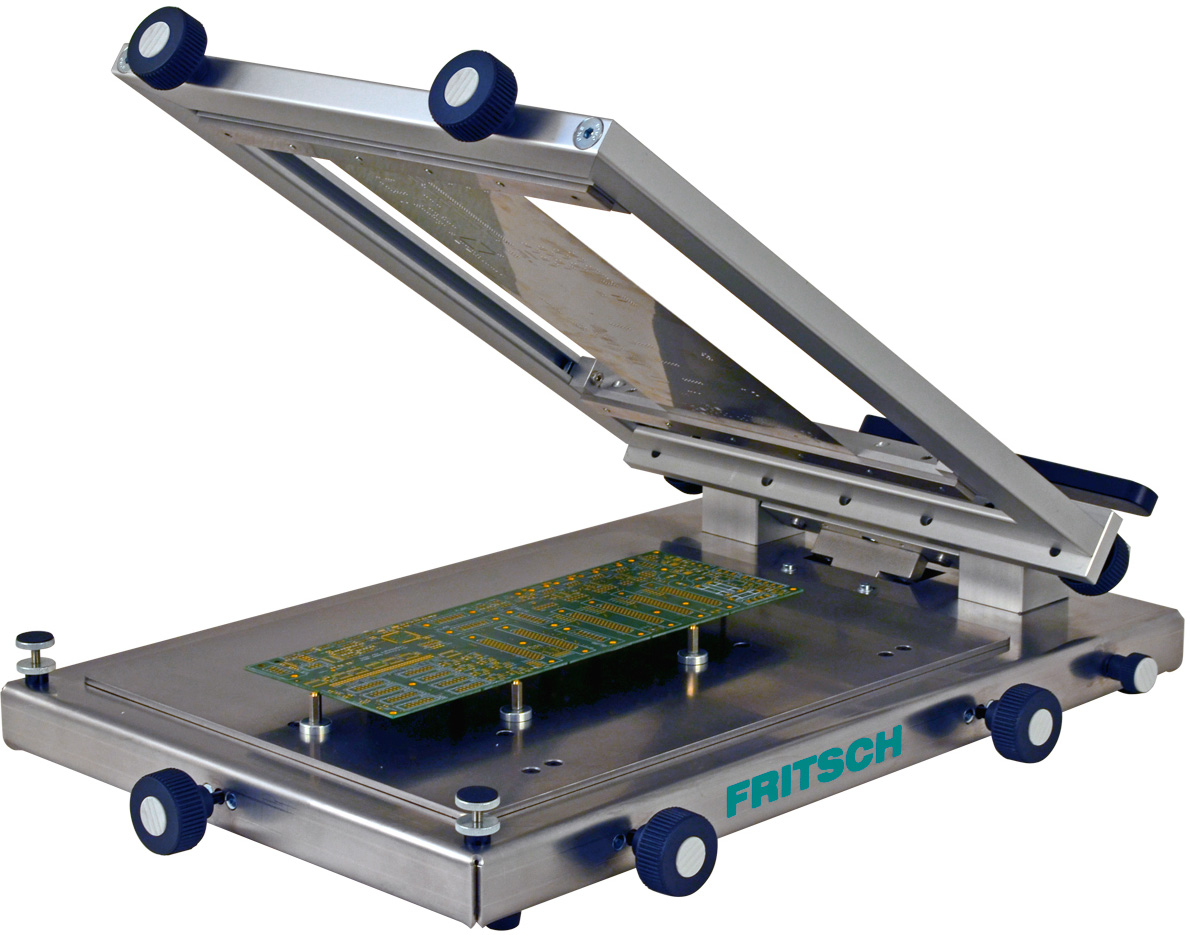

printALL005
La Fritsch printALL005 è una macchina serigrafica manuale con le seguenti caratteristiche:
| Area di stampa | 390x290mm |
| Max dimensione frame | 460x355mm |
| Max dimensione telaio | 420x320mm |
| Max dimensione scheda | 380x280mm |
| Kit bloccaggio scheda | 8 fermi magnetici, 4 pin supporto |
| Regolazione assi X/Y | +/- 7.5mm |
| Regolazione angolo | +/- 3° |
| Dimensioni e peso | 650x400x150mm, 15 Kg circa |
| Altro |
Frame universale di tensionamento Racla (disponibili in metallo o plastica, da 110mm o 255mm) |

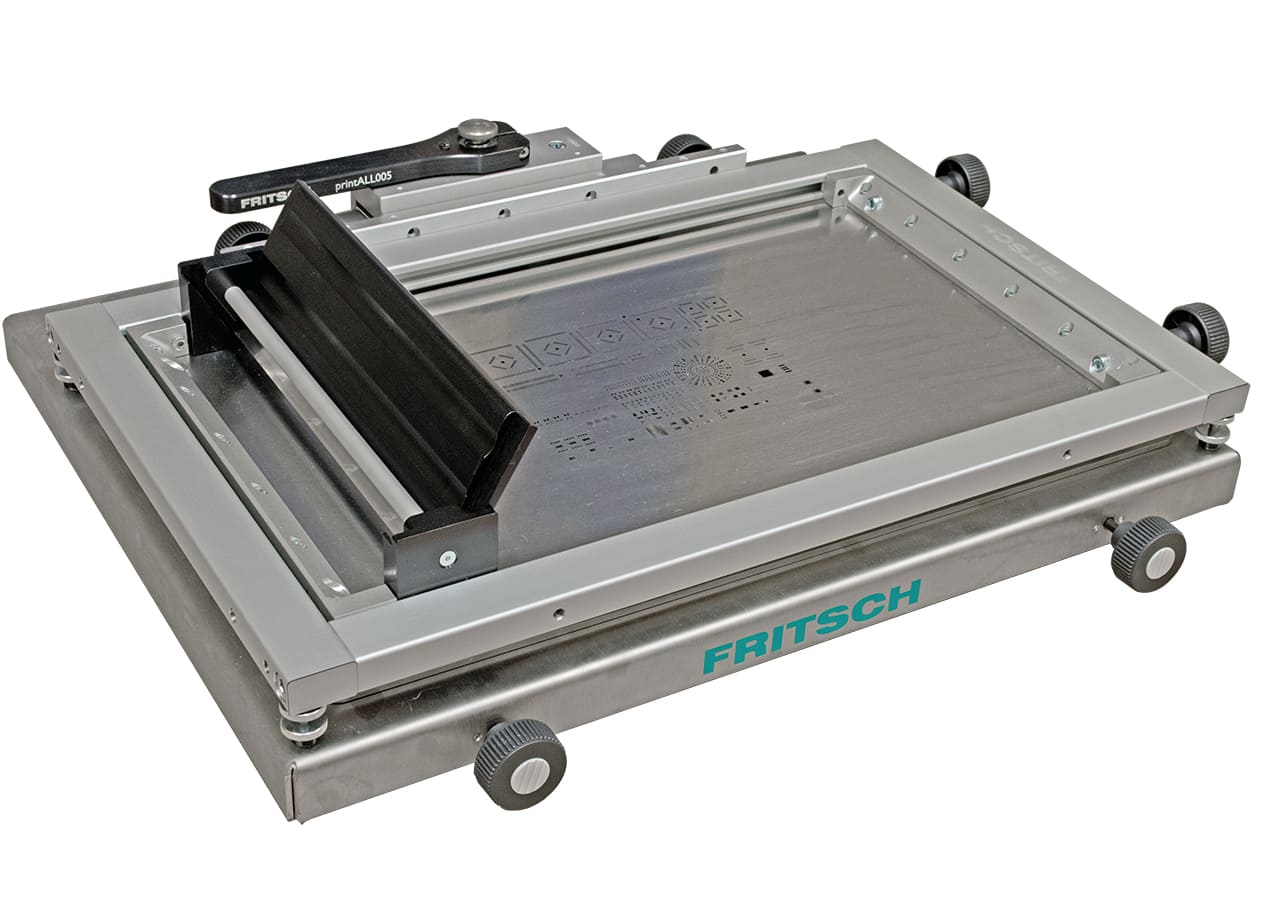

printALL005L
| Dimensioni | 610 x 540 x 150 mm |
| Base | 570 x 445 mm |
| Max. dimensione PCB | 490 x 380 mm |
| Dimensione stencil | 560 x 30 x 350 mm |
| Peso | ca. 17 kg |
Risorse
Top

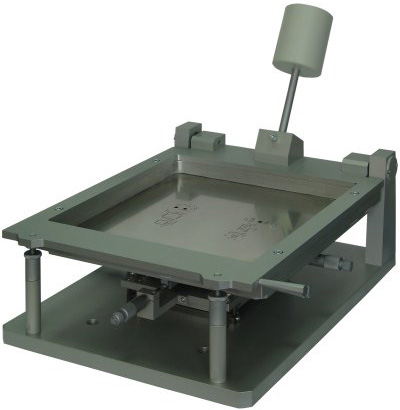

MS20A
La macchina serigrafica MS20A è dedicata all’applicazione di pasta saldante su schede elettroniche tramite apposito telaio serigrafico metallico.
Una solida meccanica garantisce elevate qualità di stampa anche per tecnologia “fine pitch”. Grazie a movimenti indipendenti su quattro assi del piano di stampa, il settaggio dell’apparecchiatura e facile e veloce.
Di facile utilizzo, la serigrafia è ideale per piccoli e medi lotti di produzione.
| Range di regolazione X,Y axis | +/- 12.5 mm Z axis: +/- 3 mm |
| Finestra di stampa | 295 x 325 mm |
| Rotazione piano | +/- 30 deg |
| Precisione di regolazione assi X, Y, Z | 0,01 mm |
| Dimensioni e peso | 600 x 400 x 400 mm, 25 kg |
