ATF Smart-Select 35/25

Design rigido, facile accessibilità e facile manutenzione sono alcune delle caratteristiche delle saldatrici selettive ATF. Particolare attenzione viene riposta nella costruzione del sistema di movimentazione X / Y.
Risultati di saldatura di alta qualità possono essere ottenuti solo con vibrazioni minime del sistema di movimentazione e dell’ugello di saldatura.

Con le saldatrici selettive è importante mantenere l’ugello sempre pulito e privo di scorie.
Pertanto i condotti sono progettati per ridurre significativamente la possibilità di generare scorie che ostruiscono l’ugello. Per ottenere ulteriori miglioramenti delle saldature e ridurre la produzione di scorie, si raccomanda l’uso di azoto.
L’azoto viene applicato all’ugello per avere il massimo vantaggio e il minimo consumo.

Il preriscaldatore ATF IR è stato appositamente progettato per fornire energia in eccesso.
Il software consente di inserire tutti i parametri X / Y / Z esistenti. Il Teach-In-Process consente di selezionare ogni singolo giunto di saldatura e memorizzare tali parametri sul controller NC.

Il pozzetto di saldatura è realizzato in acciaio inossidabile di alta qualità e protetto da un rivestimento ceramico per prevenire il deterioramento dovuto a leghe di saldatura senza piombo ad alto contenuto di stagno.

L’ATF Smart Select 35/25 è progettata per applicazioni in cui si richiede grande flessibilità della macchina. L’ATF Smart Select offre alte prestazioni e prezzi bassi.

Smart-Select 35/25

La Macchina

Il frame in acciaio saldato è pre-condizione per un’affidabilità a lungo termine. Porte scorrevoli
consentire un accesso facile e veloce alla macchina; le grandi finestre consentono il monitoraggio del processo di saldatura

Smart Select 35/25 Sistema di Movimentazione X/Y

Sistema di movimentazione X / Y

A differenza dei bracci di robot, il telaio X-Y della macchina ATF è molto robusto e predisposto per il posizionamento preciso del PCB sulla mini onda. Il movimento z viene eseguito da mandrini di alta precisione, che sollevano l’intero piano di saldatura. La robusta struttura previene oscillazioni del tavolo e consente elevata riproducibilità del movimento.
Dimensione massima del PCB 350 x 250 mm.


Flussaggio

Flussaggio

Il Fluxer AHP (Airless-High-Precision) assicura una distribuzione omogenea del flussante. Una valvola ad alta frequenza controlla il volume.

Pre-riscaldo

Pre-riscaldo

Il preriscaldatore ATF IR garantisce una diffusione uniforme del calore. Normalmente è tenuto in modalità stand-by e si accende appena prima del ciclo di saldatura.
Gli emettitori sono protetti da vetro per consentire una facile pulizia.

Pozzetti

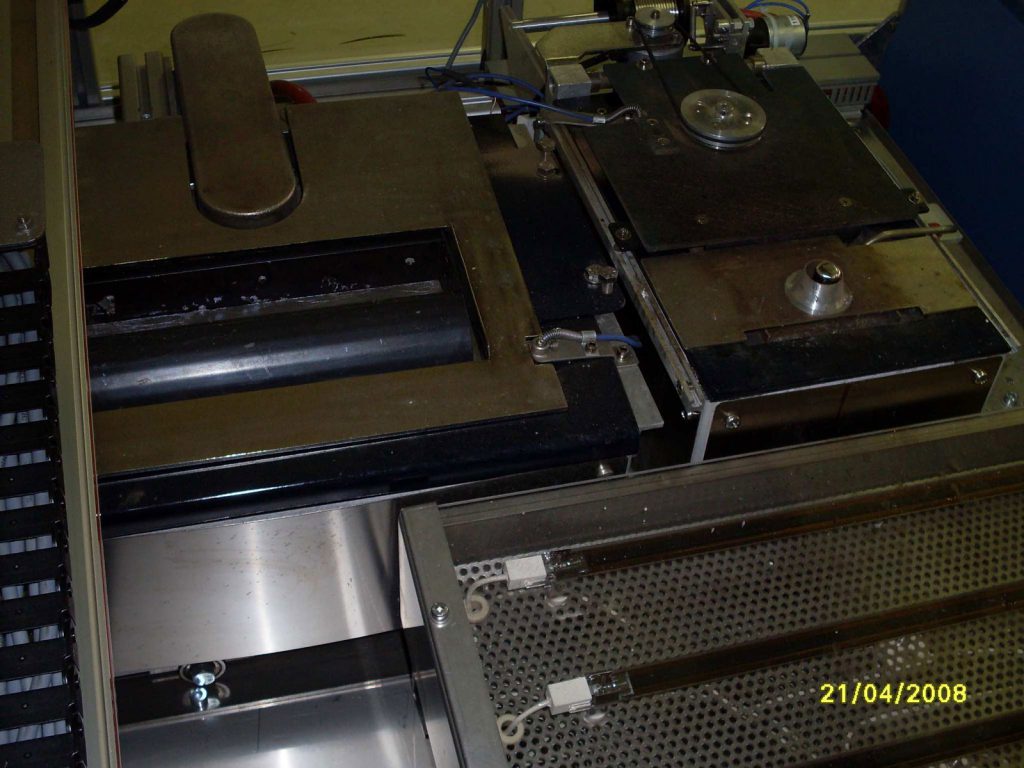

Pozzetto di saldatura

Costruito in acciaio inossidabile di alta qualità, ha un rivestimento ceramico per l’utilizzo di stagno senza piombo. Il condotto speciale progettato da ATF può essere rimosso facilmente e ridurre significativamente le scorie che ostruiscono l’ugello. L’ugello può essere cambiato facilmente. Diversi diametri sono disponibili come standard.
Ugello(i) personalizzato(i) su richiesta.

PC Control

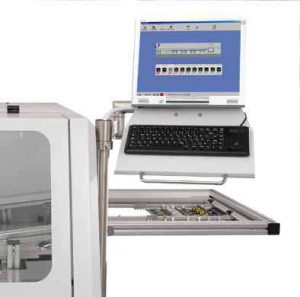

Controllo da pc

Monitoraggio semplice del processo tramite il taccuino

Caratteristiche
  • Massima dimensione schede 350x250mm
  • Capacità pozzetto stagno 35 Kg
  • Volume flussante 5 litri circa
  • Volume scarico 200m3/h circa
  • Diametro condotto scarico 150mm
  • Pressione aria compressa 6bar
  • Consumo azoto 2m3/h a 6 bar
  • Alimentazione 3N PE230/400V 50/60Hz
  • Consumo potenza 5.5KW circa
  • Dimensioni 1500x1300mm, altezza 1400mm
Opzioni per ATF Smart-Select 35/25
  • Ugelli circolari (disponibili varie dimensioni da 5 a 15mm)
  • Sistema di allarme per minimo livello di flussante
  • Caricamento automatico dello stagno
