Forni Inline

SEF

Serie 551

SEF 551.10

551.10

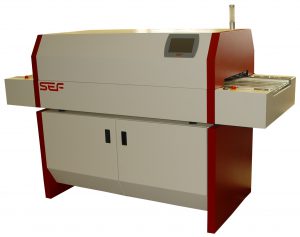

SEF 551.10

Il modello SEF 551.10 è un forno di ultima generazione dotato di 8 zone di riscaldamento (4 superiori , 4 inferiori).
Inoltre il forno comprende una zona di raffreddamento e due cappe di aspirazione (all’interno del forno, in ingresso ed in uscita).
Il forno è progettato in versione da banco. Viene controllato tramite un display touch-panel da 7″.

Sono disponibili diverse opzioni per il forno 551.10:

  • Basamento metallico
    Offriamo un mobile di supporto dello stesso colore del forno (come indicato nella brochure). Il basamento dispone di due sportelli.
  • Indicatore luminoso
    Se richiesto, il forno può essere dotato di un indicatore luminoso a lampada ( verde , giallo, rosso ) per mostrare lo stato della macchina . E’ anche visibile sul display una indicazione luminosa virtuale.
  • Il forno prevede un trasportatore a maglia. In futuro sarà prodotto un convogliatore Duplex.
  • Pacchetto di risparmio energetico
    Il componente principale di questo pacchetto è un sensore , installato nel mezzo della zona di aspirazione. Con questo sensore possono essere realizzate 3 funzioni:
    • Contatore di bordo con visualizzazione sul display
    • Misurazione della lunghezza del PCB e individuazione della sua posizione all’interno del forno con relativa visualizzazione grafica sul pannello di controllo. Questo significa che il touch panel mostra una barra verde (la cui lunghezza è funzione della lunghezza della scheda) che si muove sopra il display e che mostra la posizione all’interno del forno.
    • Può essere impostata una funzione di standby: nel menu di funzionamento possono essere programmati un tempo di standby e una temperatura di standby. Se tramite tastiera non viene impostato alcun valore e non risulta presente alcuna scheda, il forno si raffredda a temperatura di standby.
      Se ora un PCB viene caricato sul trasportatore e riconosciuto dal sensore , il trasportatore si ferma, il forno si riscalda alla temperatura di saldatura e poi si riavvia il trasporto della scheda. Con questa funzione il consumo di energia può essere ridotto per le aziende che saldano schede a intervalli irregolari . Il risparmio energetico è tanto maggiore quanto più basso è il valore impostato della temperatura di standby ma , ovviamente, cresce il tempo per riscaldare il forno.
  • Pacchetto di comunicazione
    Questo pacchetto è composto da un interfaccia SMEMA e un’interfaccia WLAN PC. Di solito il forno è gestito tramite il touch panel. Con l’aiuto dell’interfaccia WLAN il forno può essere controllato anche da un PC o da un telefono intelligente o tablet computer . Non vi è alcun software speciale SEF necessario per questo. Avrete solo bisogno di un programma VNC che è disponibile in AppStore gratuitamente. L’interfaccia SMEMA viene utilizzata per comunicare con i dispositivi a monte o a valle di una linea di produzione.
  • Box di scarico
    Il forno di base non include una ventola di scarico . Le aziende possono utilizzare eventuali sistemi di scarico in-house. E’ comunque disponibile un box di scarico esterno opzionale.
  • Colore personalizzabile
    È possibile richiedere il colore del forno di proprio gradimento.
  • Profilatore esterno di temperatura 570.80A
    Il forno è dotato di un profiler di temperatura integrato ad un canale (una termocoppia inclusa). I clienti che vogliono misurare i profili in maniera più dettagliata possono usare il nostro profiler 570.80A.

SEF 551.19

551.20

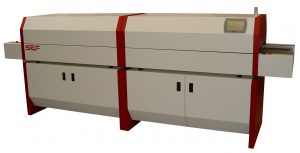

SEF 551.19

Il forno 551.19 ha le stesse funzioni e può essere equipaggiato con le stesse opzioni ad eccezione del supporto metallico. Le dimensioni e il peso del forno richiedono due basamenti che sono inclusi nel sistema base.

Il forno dispone di 20 zone  (10 superiori e 10 inferiori), che possono essere utilizzate come zone di riscaldamento o raffreddamento (per esempio 8 di riscaldamento e 2 di raffreddamento).

Il forno è progettato in maniera modulare. Quindi teoricamente un cliente può comprare un 551.10 e aggiornarlo al modello 551.19 in un secondo momento.

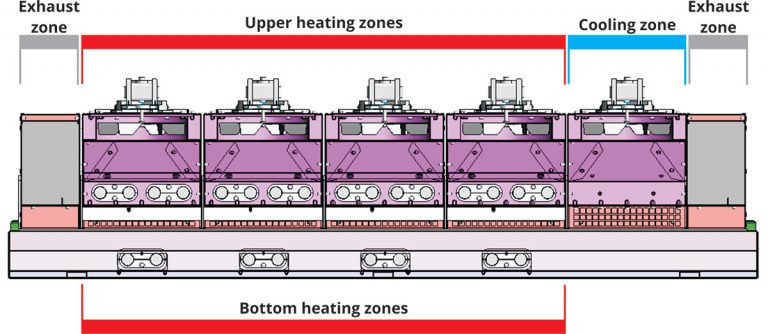

Serie 551 Functioning
Specifiche Tecniche
551.10 551.20
Lunghezza 2010 mm 3076 mm
Larghezza 790 mm 870 mm
Altezza 1265 mm 1265 mm
Peso 190 kg 560 kg
Largezza di lavoro utilizzabile 405 mm 405 mm
Lunghezza operativa della camera 805 mm 2125 mm
Altezza ingresso 45 mm 45 mm
Potenza riscaldamento Max 12 kW Max 22 kW
Velocità tipica del convogliatore 15 cm/min – 90 cm/min (tipica 20 cm/min) 15 cm/min – 90 cm/min (tipica 45 cm/min)
Alimentazione 3 x 230/400 VAC/N/PE 50 Hz con 16 A CEECON connector 3 x 230/400 VAC/N/PE 50 Hz con 16 A CEECON connector
Communication Package Interfaccia SMEMA
Interfaccia LAN
Interfaccia WLAN
Interfaccia SMEMA
Interfaccia LAN
Interfaccia WLAN
Operation Pannello Touch 7″ Pannello Touch 7″
