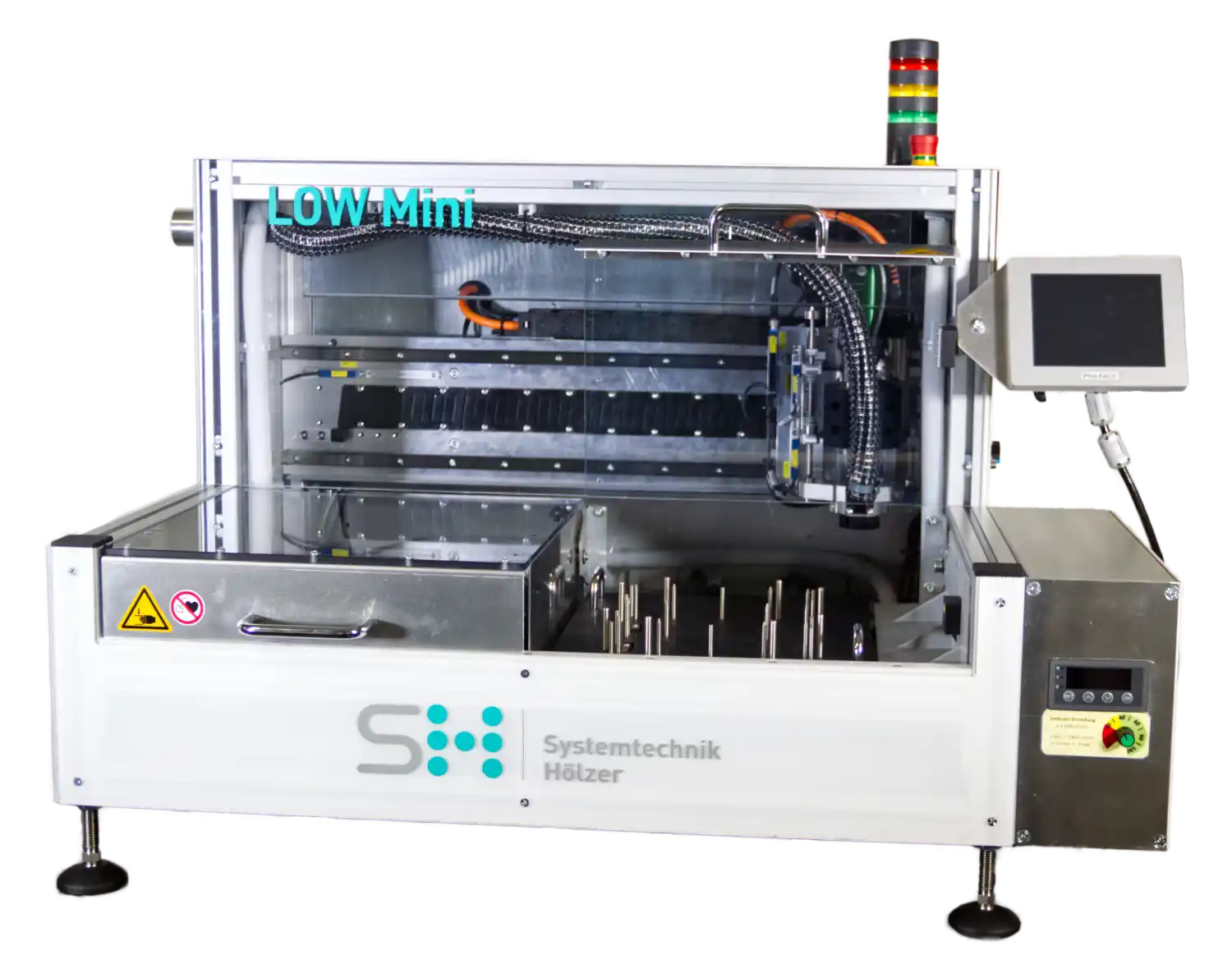

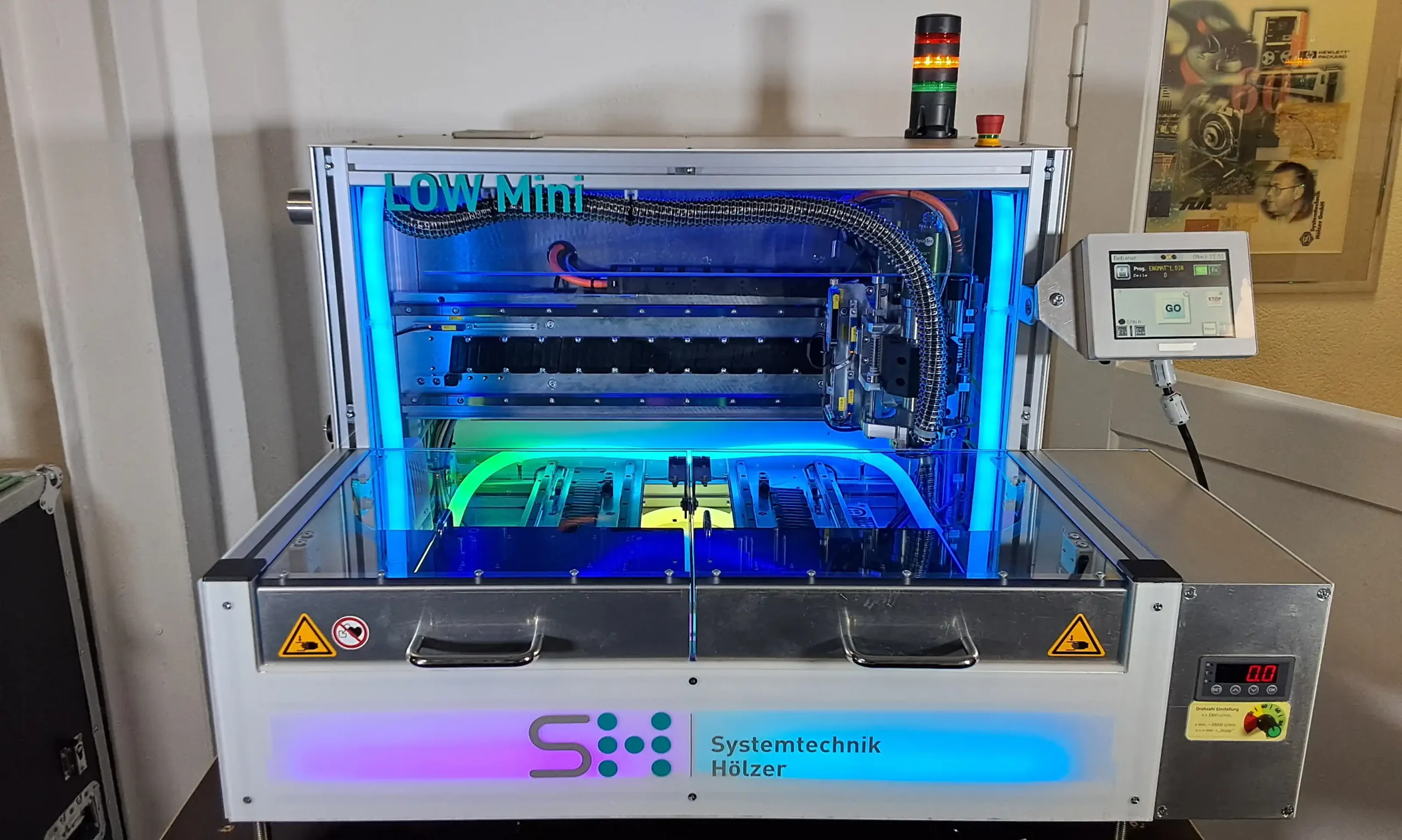

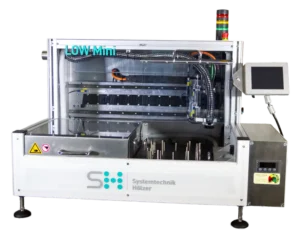

La macchina da tavolo compatta LOW MINI è stata sviluppata in particolare per il depanelling di PCB sia in formato small che in formato grande.
I pannelli con ponti residui verranno separati rapidamente ed economicamente fino ad una dimensione massima di 320 x 580 mm.
Il processo di separazione avviene in tutti gli assi servocomandati, con un mandrino di taglio dall’alto. L’area di lavoro può variare da schede piccole (320 x 280mm) a schede grandi (320 x 560mm), questo è il punto forte della macchina, oltre alla sua semplicità e maneggevolezza.
- Tempo di ciclo breve in modalità Shuttle
- Asse X- / Y in tecnologia motore lineare

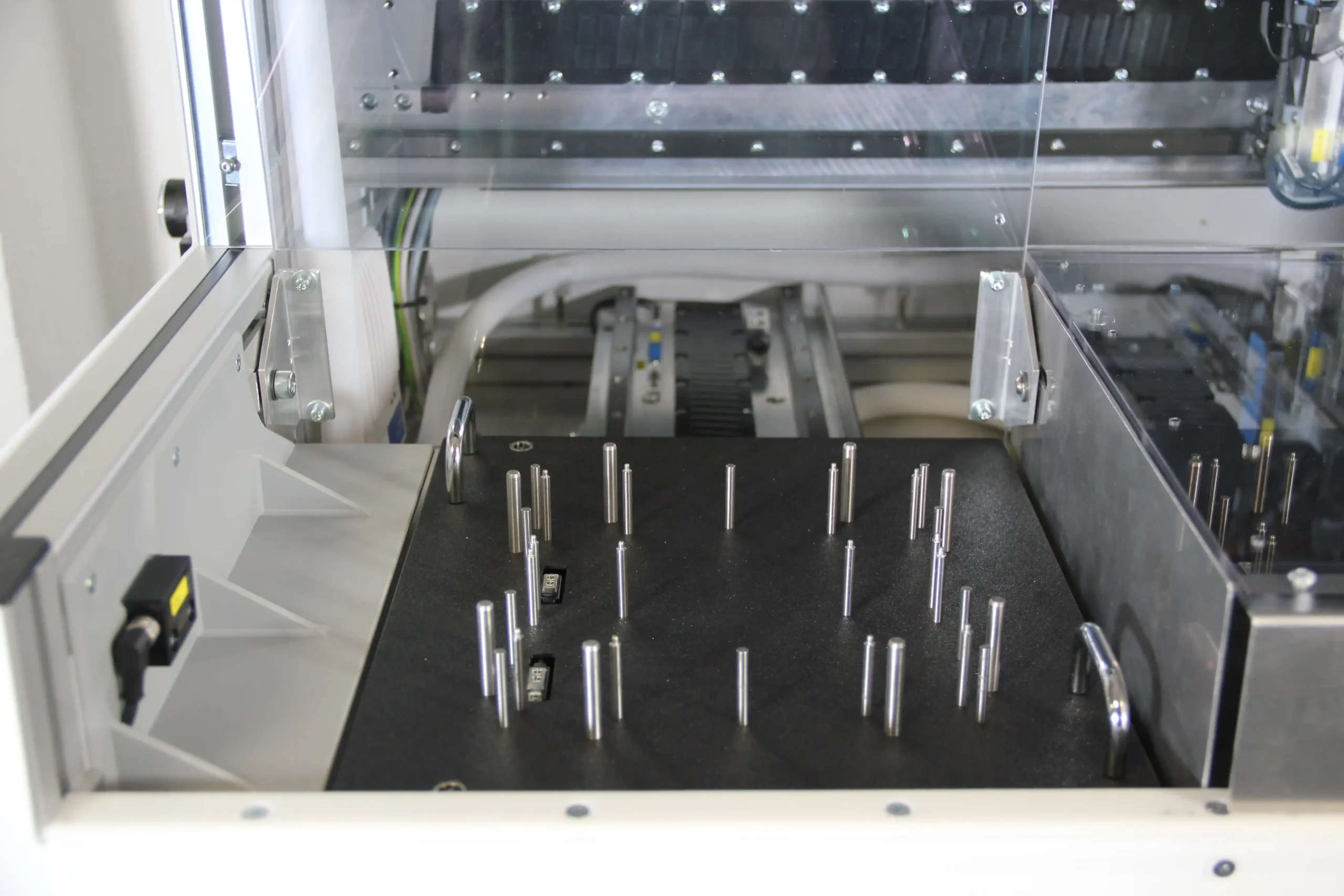

- Fissaggio del pannello con relativo perno
- Gestione flessibile
- Pannelli con ponti residui
- Regolazione del mandrino nella tecnologia servo
- Unità di scarico
- Facile da usare
- Ottimo rapporto prezzo / prestazioni
Depanelling manuale: flessibile ed economico
Il concetto di depanelling manuale ha molti vantaggi in termini di flessibilità e costi. Con LOW MINI volumi medi di pannelli possono essere separati in tempi molto rapidi. È standard il doppio sistema di caricamento in tecnologia motore lineare; per aumentare lo spazio di lavoro è sufficiente una semplicissima operazione. Facilità di utilizzo e di manutenzione insieme ad un eccellente rapporto prezzo/prestazioni fanno di LOW MINI una soluzione unica per aziende piccole e medie: l’investimento in questa macchina di depanelling è anche interessante da un punto di vista economico.
| Macchina | |
| Dimensioni (W x D x H) | 800 x 800 x 620 mm |
| Peso | 150 kg circa |
| Alimentazione | 230V 50Hz 6 Amp |
| Temp. Ambiente | 18 – 30 °C |
| Area di lavoro | |
| Con 2 caricatori | 320 x 280 mm |
| Con 1 caricatore | 320 x 560 |
| Altezza schede | Top: 100 mm Bottom: 30 mm |
| Velocità di depanelling | |
| Velocità assi | 160 mm/s |
| Ripetibilità | ± 0,002 mm |
| Precisione | ± 0,01 mm |
| Punte | |
| Dimensioni | Da 0,8 a 2,2 mm |
| Diamentro di presa | ⅛ di pollice |
| Giri / minuto | > 60.000 |
