Strumentazione PC based

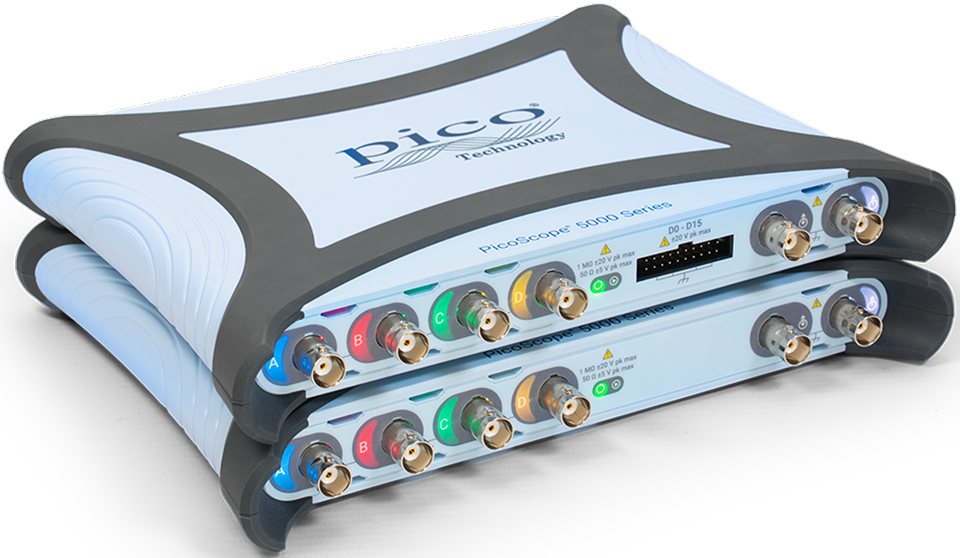

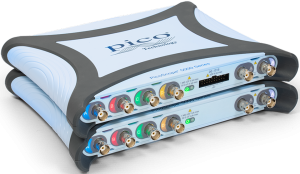

Picoscope Serie 5000E
Il primo oscilloscopio USB a 4 canali e 16 bit al mondo
La serie PicoScope 5000E è il primo oscilloscopio a quattro canali a offrire una risoluzione a 16 bit con un basso livello di rumore e un’elevata gamma dinamica per misurare segnali di basso livello che altri oscilloscopi non riescono a rilevare.
Grazie alla risoluzione a 16 bit su ciascuno dei suoi 4 canali, la serie PicoScope 5000E offre un ADC ad alte prestazioni per acquisire segnali a bassa ampiezza, ondulazioni dell’alimentazione, distorsioni e altre sottili transizioni in millivolt. Ciò consente agli ingegneri di ottenere un’elevata precisione di misurazione per i sistemi analogici.
Prestazioni di precisione

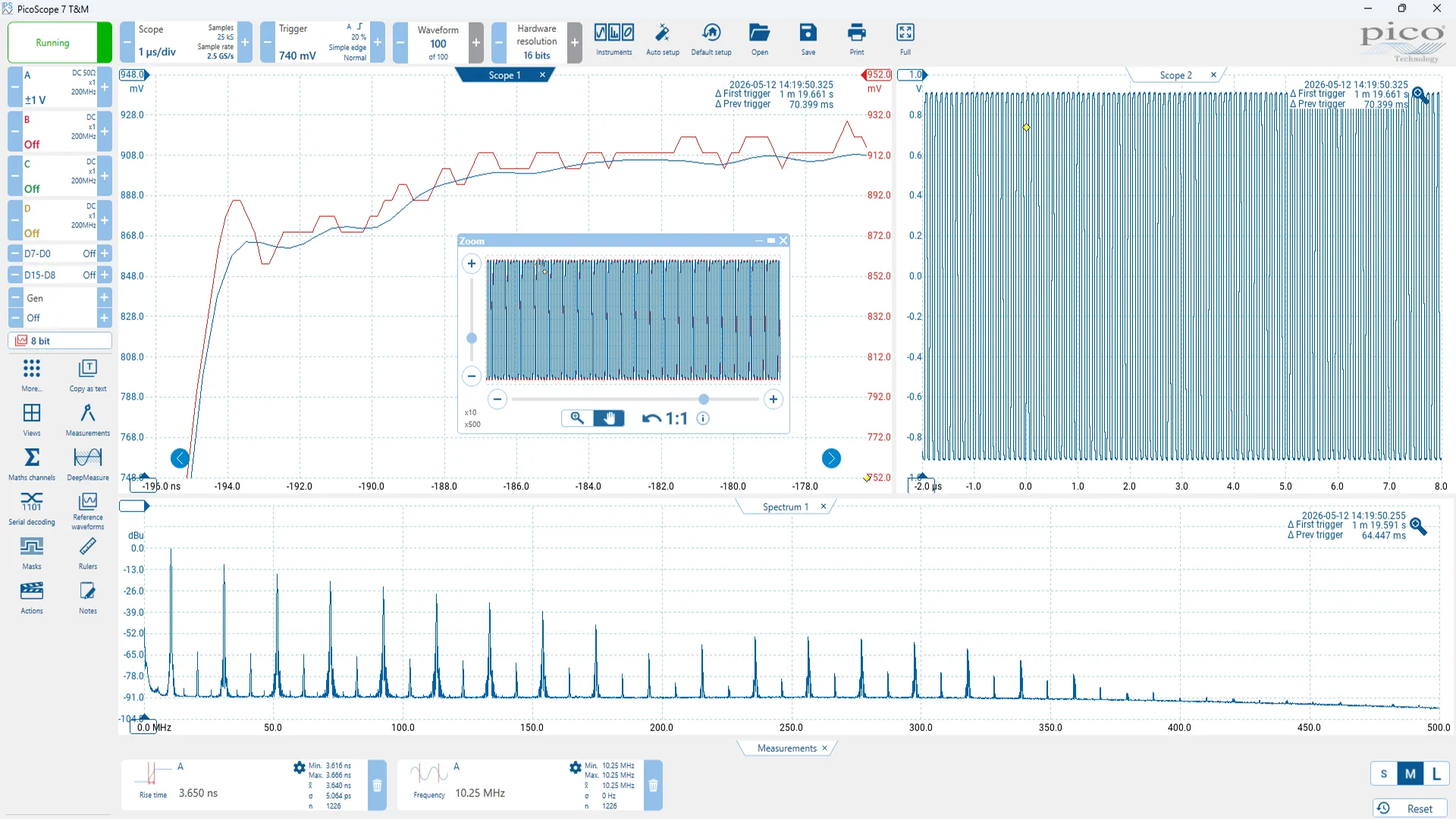

Risoluzione 16 bit, rumore minimo
Con un livello di rumore di fondo di soli 22 µV RMS, la serie PicoScope 5000E garantisce che anche i segnali di ampiezza minima rimangano misurabili e nitidi. Abbinato alla risoluzione verticale a 16 bit, l’eccellente rapporto segnale/rumore lo rende uno strumento essenziale per l’analisi di segnali ad alta precisione.

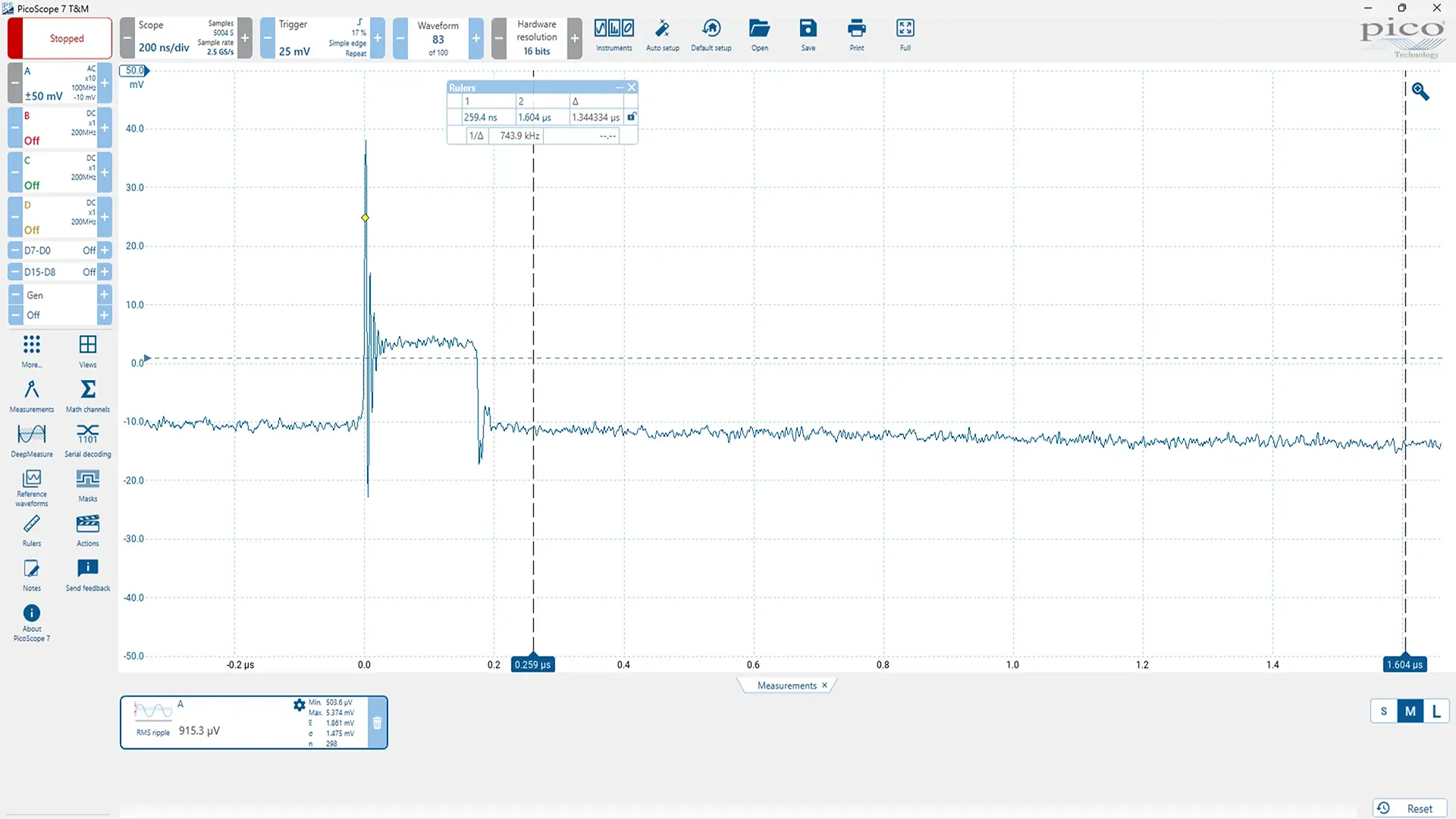

Ampia gamma dinamica
Affidati ai dati che visualizzi grazie a un SFDR superiore a 73 dB, un’eccezionale reiezione del crosstalk e una planarità di banda superiore.
Questa ampia gamma dinamica consente di catturare segnali complessi con precisione.
Se abbinato alle potenti funzionalità del nostro software PicoScope 7, è in grado di individuare facilmente i segnali nascosti.

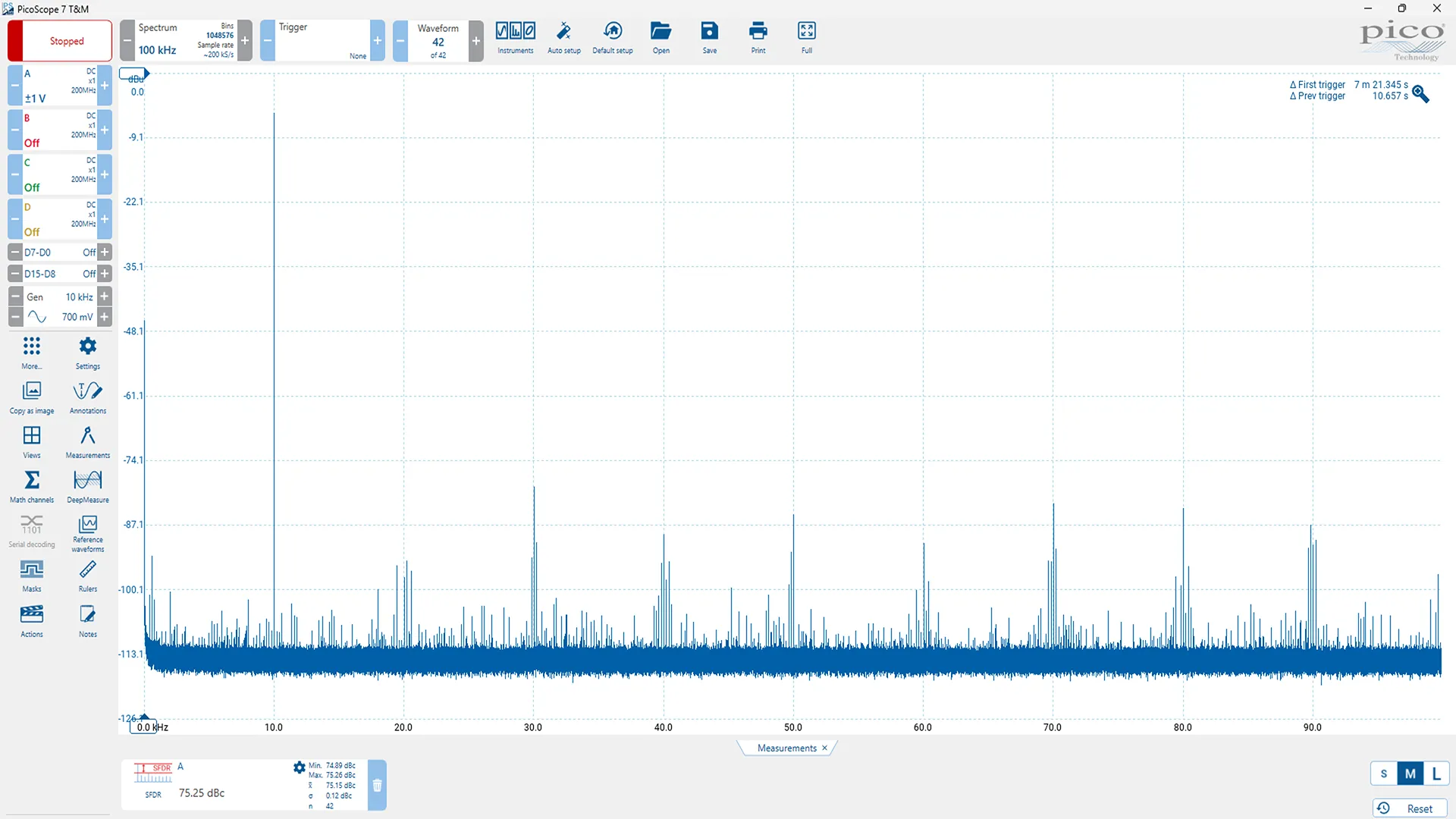

Precisione al giusto prezzo
Fino ad ora, gli ingegneri dovevano scegliere tra strumenti di precisione troppo lenti per catturare eventi transitori o oscilloscopi veloci a 8 bit che non avevano la sensibilità necessaria per rilevare variazioni di microvolt. Ogni modello della serie PicoScope 5000E colma questo divario, combinando precisione da laboratorio, digitalizzazione ad alta velocità e trigger avanzati a un prezzo ragionevole.
Potenza portatile e compatta
Gli oscilloscopi da banco tradizionali occupano molto spazio sulla scrivania e non sono portatili. La serie PicoScope 5000E racchiude uno strumento da laboratorio completo in un design compatto, offrendo funzionalità diagnostiche complete in laboratorio o sul campo. Il software PicoScope 7 è incluso senza costi di licenza e con aggiornamenti gratuiti a vita, per il costo totale di proprietà più basso.
Sei modelli, due famiglie
Tutti a 4 canali analogici e 16 bit. Ogni modello è disponibile anche in versione MSO (+16 canali digitali). Le versioni Plus (+) aggiungono FlexRes®.
| Modello | Canali | Banda | Campionamento | Risoluzione |
|---|---|---|---|---|
| PicoScope 5462E | 4 | 60 MHz | 2.5 GS/s | 16 bit fissa |
| PicoScope 5462E MSO | 4 + 16 digitali | 60 MHz | 2.5 GS/s | 16 bit fissa |
| PicoScope 5463E | 4 | 100 MHz | 2.5 GS/s | 16 bit fissa |
| PicoScope 5463E MSO | 4 + 16 digitali | 100 MHz | 2.5 GS/s | 16 bit fissa |
| PicoScope 5464E | 4 | 200 MHz | 2.5 GS/s | 16 bit fissa |
| PicoScope 5464E MSO | 4 + 16 digitali | 200 MHz | 2.5 GS/s | 16 bit fissa |
| PicoScope 5462E+ | 4 | da 60 MHz a 200 MHz | 5 GS/s | FlexRes da 8 a 16 bit |
| PicoScope 5462E+ MSO | 4 + 16 digitali | da 60 MHz a 200 MHz | 5 GS/s | FlexRes da 8 a 16 bit |
| PicoScope 5463E+ | 4 | da 100 MHz a 350 MHz | 5 GS/s | FlexRes da 8 a 16 bit |
| PicoScope 5463E+ MSO | 4 + 16 digitali | da 100 MHz a 350 MHz | 5 GS/s | FlexRes da 8 a 16 bit |
| PicoScope 5464E+ | 4 | da 200 MHz a 500 MHz | 5 GS/s | FlexRes da 8 a 16 bit |
| PicoScope 5464E+ MSO | 4 + 16 digitali | da 200 MHz a 500 MHz | 5 GS/s | FlexRes da 8 a 16 bit |
Top
Picoscope Serie 6000E
Oscilloscopi più intelligenti per un debug più veloce
Gli oscilloscopi PicoScope serie 6000E a risoluzione fissa e FlexRes forniscono da 8 a 12 bit di risoluzione verticale, larghezza di banda di 1 GHz e frequenza di campionamento di 5 GS/s.
I modelli con quattro oppure otto canali analogici hanno la risoluzione di sincronizzazione e ampiezza necessaria per rivelare problemi critici di integrità del segnale come errori di sincronizzazione, problemi tecnici, interruzioni, problemi di diafonia e metastabilità.
- Larghezza di banda fino a 3 GHz
- ADC FlexRes® da 8 a 12 bit
- Modelli da 4 (fino a 3 GHz) o 8 (fino a 500 MHz) canali analogici
- Fino a 16 canali MSO digitali
- Tempo di acquisizione 200 ms a 5 GS/s
- Fino a 10 GS/s con PicoScope 6428E-D
- Memoria di acquisizione fino a 4 GS
- AWG da 14 bit 200 MS/s a 50 MHz
- Velocità di aggiornamento di 300 000 forme d’onda al secondo
- Software PicoScope, PicoLog® e PicoSDK® inclusi
- 38 decoder/analizzatori di protocollo seriale inclusi
- Test del limite con maschera e azioni definibili dall’utente
- Marcatura temporale ad alta risoluzione delle forme d’onda
- Oltre dieci milioni di risultati DeepMeasure™ per acquisizione
- Trigger avanzati: fronte, finestra, larghezza dell’impulso, larghezza dell’impulso della finestra, interruzione di livello, interruzione della finestra, intervallo, runt, tempo di salita/discesa e logica
Prestazioni di precisione
Potenza, portabilità e prestazioni
Gli oscilloscopi tradizionali a segnale misto da banco occupano molto spazio sul banco e i modelli a otto canali analogici hanno dei prezzi proibitivi per molti ingegneri che lavorano su progetti di prossima generazione. Gli oscilloscopi PicoScope serie 6000E sono piccoli e portatili, pur offrendo le specifiche ad alte prestazioni richieste dagli ingegneri in laboratorio o in viaggio, e vantano i costi di gestione più bassi per questa classe di strumenti.
PicoScope serie 6000E offre fino a 8 canali analogici, oltre a 8 o 16 canali digitali opzionali con i pod plug-in MSO TA369 (oscilloscopio a segnale misto) a 8 canali. Le opzioni di visualizzazione flessibili ad alta risoluzione consentono di visualizzare e analizzare ogni segnale in dettaglio.
Supportati dal software avanzato PicoScope, questi dispositivi offrono un pacchetto ideale ed economico per molte applicazioni, compresa la progettazione, la ricerca, il test, la formazione, l’assistenza e la riparazione. PicoScope è incluso nel prezzo dell’oscilloscopio, disponibile per il download gratuito, con aggiornamenti gratuiti, e può essere installato su tutti i PC desiderati, consentendo la visualizzazione/l’analisi dei dati off-line senza l’oscilloscopio.
Il nuovo PicoScope 6428E-D
PicoScope 6428E-D aggiunge un oscilloscopio ad alta velocità alla serie PicoScope 6000E con ingressi da 50 Ω a larghezza di banda elevata e un set ridotto di intervalli d’ingresso.
Segnali d’ingresso più grandi possono essere accettati con l’uso di attenuatori esterni o sonde progettate per essere utilizzate con un ingresso da 50 Ω, come la sonda per oscilloscopio passiva a bassa impedenza da 1,5 GHz TA062 con attenuazione 10:1 o PicoConnect serie 900 di sonde passive con larghezza di banda fino a 5 GHz.
Costruito per la velocità!
Con una larghezza di banda fino a 3 GHz integrata da una frequenza di campionamento in tempo reale estremamente veloce di 10 GS/s, PicoScope 6428E-D può visualizzare impulsi a scatto singolo con una risoluzione temporale di 100 ps.
Questo livello di frequenza di campionamento consente di acquisire segnali molto veloci e ad alta frequenza con precisione, per un’analisi dettagliata del segnale.
Il buffer da 4 Gigasample può contenere fino a due acquisizioni da 200 ms alla frequenza di campionamento massima di 10 GS/s. Questo significa che si possono registrare più istanze di un segnale o acquisire diverse condizioni di segnale.
PicoScope 6428E-D è progettato per scienziati, ingegneri e ricercatori che lavorano in applicazioni ad alta velocità che necessitano di acquisire, misurare e analizzare eventi di forme d’onda inferiori al nanosecondo, sia in applicazioni autonome che integrate come parte di un sistema più ampio.
Sei modelli, due famiglie
Tutti a 4 canali analogici e 16 bit. Ogni modello è disponibile anche in versione MSO (+16 canali digitali). Le versioni Plus (+) aggiungono FlexRes®.
| Modello | Canali | Banda | Ingressi digitali MSO | Risoluzione |
|---|---|---|---|---|
| PicoScope 6403E | 4 | 300 MHz | SI + 16 canali | Fissa a 8 bit |
| PicoScope 6404E | 4 | 500 MHz | SI + 16 canali | Fissa a 8 bit |
| PicoScope 6424E | 4 | 500 MHz | SI + 16 canali | 8, 10 o 12 bit, FlexRes |
| PicoScope 6804E | 8 | 500 MHz | SI + 16 canali | Fissa a 8 bit |
| PicoScope 6824E | 8 | 500 MHz | SI + 16 canali | 8, 10 o 12 bit, FlexRes |
| PicoScope 6405E | 4 | 750 MHz | SI + 16 canali | Fissa a 8 bit |
| PicoScope 6406E | 4 | 1 GHz | SI + 16 canali | Fissa a 8 bit |
| PicoScope 6425E | 4 | 750 MHz | SI + 16 canali | 8, 10 o 12 bit, FlexRes |
| PicoScope 6426E | 4 | 1 GHz | SI + 16 canali | 8, 10 o 12 bit, FlexRes |
| PicoScope 6428E-D | 4 | 3 GHz | SI + 16 canali | 8, 10 o 12 bit, FlexRes |
