Caratteristiche

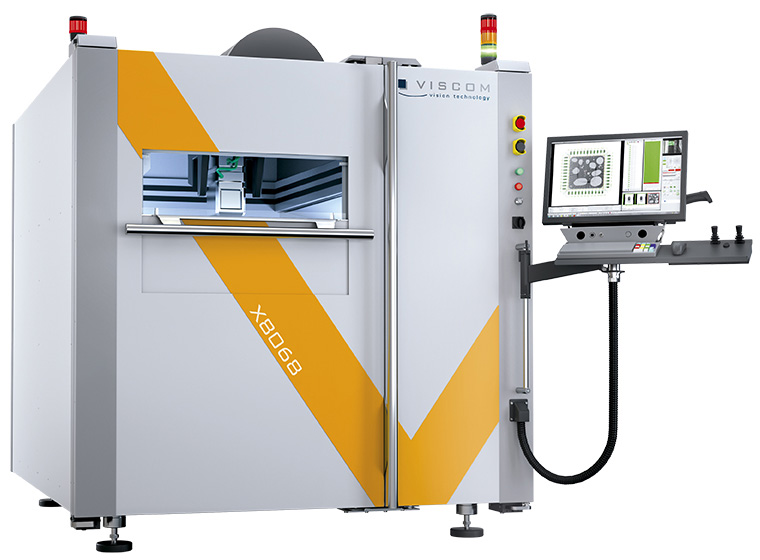

Ispezione a raggi X flessibile per SMT / elettronica
- Ispezione a raggi X manuale o semiautomatica
- Tubo modulare interamente in metallo a bassa manutenzione
- Dimensioni flessibili del campione sotto prova: fino a 722 mm Ø
- Radiazione ad angolo variabile, gestibilità semplice e veloce
- Eccellente qualità delle immagini grazie ai rilevatori a schermo piatto
- Oggetto di ispezione visualizzato dall’immagine della telecamera
- Alta risoluzione
- Tutti gli assi CNC (5 assi)
- Viscom Quality Uplink: classificazione semplificata, controllo efficace del processo
I Plus di Viscom
- Ispezioni veloci e affidabili
- Adattamento software a specifiche del cliente
- Software di analisi separato per BGA, QFN, THT, sweep wire e difetti superficiali
- Viscom XMC / SI: operazioni intuitive e funzioni di analisi complete
- Compatibile con i sistemi di ispezione SMT Viscom SI
- Elaborazione di immagini in tempo reale indipendente con strumenti di analisi Viscom
- Oltre 20 anni di esperienza AXI
Difetti Rilevati
Specifiche Tecniche
| Tecnologia X-Ray | |
| Tubo raggi X | Tubo di trasmissione microfocus aperto Viscom XT9160 T-ED (altri tubi a raggi X disponibili su richiesta) |
| Alta tensione | 20-160 kV |
| Corrente del tubo | 5 – 1000 μA |
| Potenza target | max. 40 W |
| Ingrandimento geometrico | > 2500 x |
| Risoluzione comprovata (a 90 kV / 80 μA) | <4 μm |
| Diagonale del convertitore di immagini | 7,3 “o 11,0” FPD, 14 bit |
| Contenitore raggi X | Progettato per soddisfare i requisiti di sicurezza in conformità con la legge tedesca sulla radioprotezione (StrlSchG), l’ordinanza tedesca sulla radioprotezione (StrlSchV), il marchio CE e altri standard internazionali per l’uso in tutto il mondo. Perdita di radiazione <1 µSv / h |
| Software | |
| Interfaccia utente | Viscom XMC / Viscom SI opzionale |
| Pacchetti software disponibili |
Software di analisi BGA Software di analisi QFN Software di analisi THT Software di analisi ACA (analisi superficiale) Software di analisi automatica SI Viscom Software XVR-CT (planare, rotativo) Postazione di verifica Viscom HARAN Viscom Quality Uplink per AOI, AXI e SPI di Viscom per l’ottimizzazione del processo |
| Computer | |
| Sistema Operativo | Windows® |
| Monitor | Display LCD da 24 “ad alta risoluzione per una rappresentazione speciale dei valori di scala di grigi nei settori SMT ed elettronica in genere (standard DICOM) |
| Movimentazione del campione sotto prova | |
| Manipolatore | 5 assi con tabella dei campioni |
| Asse orizzontale x / y | 720 mm x 1000 mm (28,4″ x 39,4″) |
| Asse verticale z | |
| campo di traslazione | 320 mm (12,5″) |
| Asse del rivelatore | 0 ° – 60 ° orientabile |
| Asse di rotazione | n x 360 ° |
| Dimensioni dell’oggetto sotto prova | fino a 722 mm (28,4″) (diametro) |
| Peso oggetto sotto prova | fino a 15 kg (33 Ibs) |
| Cambio campione | apertura motorizzata della finestra |
| Disponibili assi aggiuntivi opzionali | Sì |
| Altri dati del sistema | |
| Alimentazione | 230 V |
| Dimensioni del sistema | 1859 x 2202 x 2155 mm (73.19″ x 86.69″ x 84.84″) (L x A x P) |
| Peso | < 3200 kg (7055 Ibs) |
