Expert 04.6 IXH

Expert 04.6
Expert 04.6 IXH

Nuova stazione Martin per il rework di schede SMD

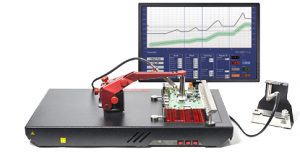

Nuova stazione semiautomatica Martin Expert 04.6IXH, particolarmente idonea per il rework di schede di medie dimensioni con qualsiasi tipo di componenti SMD. Rispetto al precedente modello viene migliorato il design, implementato il software e ottimizzato il prezzo!

Caratteristiche principali
Doppio sistema di riscaldamento (IR + aria calda flusso regolabile)
Braccetto meccanico di precisione pilotato manualmente tramite 4 manopole
Software grafico a colori incluso, con libreria di profili termici e funzione di auto-profiling
N. 2 ugelli di saldatura per piccoli componenti, n. 1 ugello per BGA inclusi
N. 3 tool di piazzamento
Accessori per pulizia della scheda e dei componenti
N. 2 termocoppie tipo K
Barra magnetica per fissaggio scheda
N. 2 fermi magnetici
Dispenser pasta saldante (opzionale)

Estremamente semplice ed altamente efficiente

Completa di dispenser, kit per rimozione stagno residuo, piazzamento e saldatura componenti. Il cuore di questo sistema di rilavorazione sono l’unità di controllo della temperatura e il nuovo braccio meccanico denominato SHP (Single Head Placer).

Massima precisione, piccola dimensione

La Expert 04.6 ha una flessibilità tale che consente il Rework di qualsiasi componente SMD su schede di qualsiasi tipo e dimensione, con un sistema integrato di aggiornamento dei profili termici per adattarsi a future esigenze.
Altri importanti elementi che compongono la stazione Expert 04.6 sono il braccio di posizionamento meccanico ad alta precisione con controllo assi x, y, z e rotazione) il radiatore mobile di preriscaldo a raggi infrarossi.

Expert 04.6

Semplici operazioni guidate

Usare il sistema non può essere più semplice. Fino a 100 programmi di saldatura possono essere memorizzati e richiamati tramite il nome della scheda o il codice del componente. Tutti gli step successivi non necessitano di particolari spiegazioni, essendo la stazione in grado di dissaldare automaticamente, con le temperature controllate da microprocessore e l’utilizzo del braccio meccanico di grande precisione.

Rework semplice e economico

Mentre le grandi stazioni Martin Expert 10.6 sono progettate per alti volumi di lavorazioni e quindi utilizzano un computer ed un braccio automatico robotizzato (AVP), questa apparecchiatura costituisce un nuovo standard per il basso prezzo e dimensioni.
Il costo è una delle più importanti valutazioni da fare quando si affronta il problema del rework; la Expert 04.6 è la soluzione più conveniente, dotata di accessori per gestire chip, QFP, BGA, CSP e microCSP.

Caratteristiche
Potenza penna saldatura 300 W
Flusso Fino a 35 l/min
Consumo 2500 VA
Alimentazione 230V, fusibile 16°
Dimensione 660 x 360 mm
Radiatore IR 500 – 2000 W
Sistema ad aria calda 300 W
Dimensioni Max PCB 200 x 260 mm
Area rework 185 x 245 mm
Dimensioni sistema 660 x 360 mm
