Expert 05.6 IXH

Expert 05.6 IXH
Expert 05.6 IXH

Stazione di rework manuale con telecamera per la riparazione di schede di piccole e medie dimensioni

La Expert 05.6 IXH con i suoi 2.000 W di potenza riscaldante in tecnologia IR consente un riscaldamento uniforme su un’area di 185 x 245 mm² e durante il processo previene sollecitazioni meccaniche dovute alle differenze di temperatura sulla scheda. La fotocamera ad alta risoluzione garantisce risultati di posizionamento veloci, accurati e riproducibili. Possono essere gestiti anche i componenti più piccoli a partire da una dimensione di 1×1 mm.
La gestione user-friendly è fornita dal software touch-enabled EASYSOLDER 07. Possono essere creati, modificati e salvati profili di reflow con parametri di temperatura individuali consentendo un’elevata sicurezza di processo e saldatura replicabile. La Expert 05.6 IXH è una soluzione precisa e conveniente per un completo processo di rework su un unico sistema.

Equipaggiamento standard

  • 2 penne con caricatore per la saldatura, la rimozione di stagno residuo e il piazzamento
  • 1 ugello per saldatura da 7 mm
  • 1 tool saldatura BGA 27 x 27 mm²
  • 1 termocoppia (tipo K)
  • 2 fermi magnetici per PCB da 40,5 mm (standard)
  • 1 barra magnetica per fissaggio scheda da 40,5 mm
  • Manuale
  • Software EASYSOLDER 07
Caratteristiche
Consumo 2.500 VA
Potenza penna saldatura 300 W, 35 l/min
Potenza riscaldatore IR 500 – 2000 W
Massima dimensione scheda 200 x 260 mm²
Alimentazione 1 Fase, 230VAC, 16A
Aria compressa 5-8 bar, 100 l/min
Flusso aria compressa 2-35 l/min
Dimensioni 660 x 360 x 390 mm
Peso 22 kg
CMOS-camera ad alta risoluzione 1600 x 1200 px, USB 2


Top

Expert 04.6 IXH

Expert 04.6
Expert 04.6 IXH

Nuova stazione Martin per il rework di schede SMD

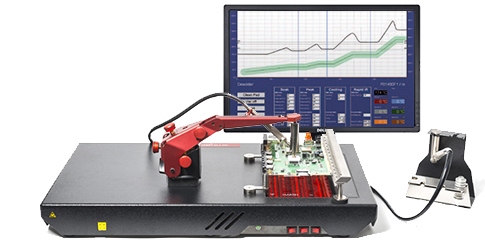

Nuova stazione semiautomatica Martin Expert 04.6IXH, particolarmente idonea per il rework di schede di medie dimensioni con qualsiasi tipo di componenti SMD. Rispetto al precedente modello viene migliorato il design, implementato il software e ottimizzato il prezzo!

Caratteristiche principali
Doppio sistema di riscaldamento (IR + aria calda flusso regolabile)
Braccetto meccanico di precisione pilotato manualmente tramite 4 manopole
Software grafico a colori incluso, con libreria di profili termici e funzione di auto-profiling
N. 2 ugelli di saldatura per piccoli componenti, n. 1 ugello per BGA inclusi
N. 3 tool di piazzamento
Accessori per pulizia della scheda e dei componenti
N. 2 termocoppie tipo K
Barra magnetica per fissaggio scheda
N. 2 fermi magnetici
Dispenser pasta saldante (opzionale)

Estremamente semplice ed altamente efficiente

Completa di dispenser, kit per rimozione stagno residuo, piazzamento e saldatura componenti. Il cuore di questo sistema di rilavorazione sono l’unità di controllo della temperatura e il nuovo braccio meccanico denominato SHP (Single Head Placer).

Massima precisione, piccola dimensione

La Expert 04.6 ha una flessibilità tale che consente il Rework di qualsiasi componente SMD su schede di qualsiasi tipo e dimensione, con un sistema integrato di aggiornamento dei profili termici per adattarsi a future esigenze.
Altri importanti elementi che compongono la stazione Expert 04.6 sono il braccio di posizionamento meccanico ad alta precisione con controllo assi x, y, z e rotazione) il radiatore mobile di preriscaldo a raggi infrarossi.

Expert 04.6

Semplici operazioni guidate

Usare il sistema non può essere più semplice. Fino a 100 programmi di saldatura possono essere memorizzati e richiamati tramite il nome della scheda o il codice del componente. Tutti gli step successivi non necessitano di particolari spiegazioni, essendo la stazione in grado di dissaldare automaticamente, con le temperature controllate da microprocessore e l’utilizzo del braccio meccanico di grande precisione.

Rework semplice e economico

Mentre le grandi stazioni Martin Expert 10.6 sono progettate per alti volumi di lavorazioni e quindi utilizzano un computer ed un braccio automatico robotizzato (AVP), questa apparecchiatura costituisce un nuovo standard per il basso prezzo e dimensioni.

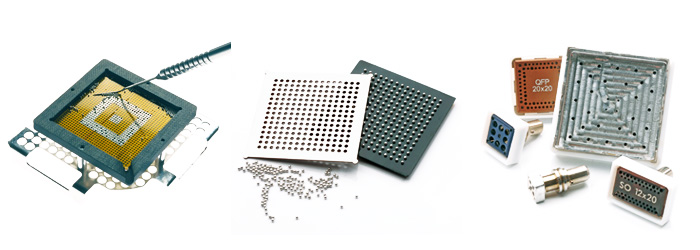

Il costo è una delle più importanti valutazioni da fare quando si affronta il problema del rework; la Expert 04.6 è la soluzione più conveniente, dotata di accessori per gestire chip, QFP, BGA, CSP e microCSP.

Caratteristiche
Potenza penna saldatura 300 W
Flusso Fino a 35 l/min
Consumo 2500 VA
Alimentazione 230V, fusibile 16°
Dimensione 660 x 360 mm
Radiatore IR 500 – 2000 W
Sistema ad aria calda 300 W
Dimensioni Max PCB 200 x 260 mm
Area rework 185 x 245 mm
Dimensioni sistema 660 x 360 mm
