Mega Electronics

Photoplotter

FP2500

FP2500
FP2500

È un nuovo photoplotter bitmap per la produzione interna di film di alta qualità. Offre la possibilità di produrre neri perfetti e definizione dei bordi di precisione nei tuoi film.

Caratteristiche
Alta risoluzione Fino a 16.256 x 25.400 dpi
Dimensioni massime della pellicola 360mm x 450mm / 14″ x 17.5″ (oppure 340mm x 320mm per la versione A4)
Dimensione raccomandata della pellicola 320mm x 420mm / 12.5″ x 16.5″ (oppure 320mm x 350mm per la Versione A4)
Sorgente luminosa Diodo laser da 670 nm (rosso)
Formati accettati Gerber (RS 274D, RS 274 X), BMP ad alta risoluzione, Postscript (opzionale)
Alimentazione richiesta 100-240V / 50-60 Hz / 24V-2.5A
Funzioni di stampa Immagini negative, speculari, pannellizzazione del disegno e della foratura, D-code editing, anteprima di stampa
Spostamenti di immagini sulla pellicola Interattivo, assoluto e relativo
Altre caratteristiche
  • Spostamenti di immagini sulla pellicola: interattivo, assoluto e relativo
  • Posizionamento automatico di immagini correlate su strati diversi
  • Visualizzatore di file Gerber e conversione di tabelle di apertura da vari sistemi CAD
  • Software fornito su CD
  • Gerber Editor software (opzionale) – consente di visualizzare e modificare File Gerber per predisporre la fotoplottatura.
  • Traduttore di PostScript (opzionale) – consente al fotoplotter di leggere files PostScript
  • Nessun PC necessario. I file possono essere trasferiti tramite un cavo USB.
  • Tutta la nuova elettronica con display touch e un’interfaccia utente intuitiva e di facile utilizzo
  • Aggiornamento software: ottica Windows personalizzata, routine Windows per l’apertura e il salvataggio dei file. Risoluzioni più elevate in Gerber2bitmap, vari programmi di calibrazione in Run_Photo_USB
  • 3 diverse velocità di stampa per alta precisione o minor consumo di tempo


Top

Bromografi

AZ210

AZ210
AZ210

Il bromografo Mega AZ210 a doppia faccia è un bromografo con le seguenti caratteristiche

Caratteristiche
Area di lavoro 260x355mm
Timer 0-500 sec
Potenza lampade UV 15Wx8 (4-5mW/cm2)
Dimensioni 550 x 485 x 170mm
Peso 16Kg

Top

Fresatrici CNC

Mega 700-001

700-001
Mega 700-001

Macchina di incisione e foratura a controllo numerico, inclusiva di software RoutePro e IsoCam, dotata di coperchio di protezione.

Caratteristiche
Piano di appoggio universale predisposto per fermi e pin di riferimento
Mandrino Kavo da 3.175 mm ad alta velocità (60.000 rpm), 150W
Motore passo passo sull’asse Z per controllo fresatura e velocità della punta
Area di lavoro 320x270x30 mm
Cambio punta semiautomatico, simultaneamente utilizzabili 15 punte su 99
Minimo diametro di foratura: 0.3 mm
Velocità di foratura: 5 colpi/sec (18.000 fori/ora)
Dispositivo di controllo della profondità per fresatura e incisione di superfici irregolari
Driver per formati Excellon, Sieb & Meyer e HPGL
Tutti i parametri di macchina controllati e configurabili da software, incluso asse Z
Definizione: 1 mil (0.0254 mm), precisione +/- 1 mil
Massima velocità per asse: 93 mm/sec (5.6 m/min)
Dimensioni: 70x55x30 cm, peso 23 Kg
Assortimento punte di foratura (50) e di taglio (5)

Top

Linea Completa Produzione CS

Mega PCB710S

PCB710S
Mega PCB710S

Linea completa di produzione circuiti stampati composta da 7 vasche, in grado di eseguire le operazioni di Develop – Spray Wash – Etch – Spray Wash – Resist Strip – Spray Wash – Immerse Tin, dotata di lavello con acqua calda e fredda.

Caratteristiche
Dimensioni schede 25×30 cm
Dimensioni linea 1185 x 580 x 900 mm
Tempo di cicli (inclusa stagnatura) meno di 20 minuti

Top

Laminatori per Dryfilm

Mega 22-22813-1

22-22813-1
Mega 22-22813-1

Laminatore a rullo per dry film, per singola e doppia faccia con umidificatore a gocciolamento, per schede di spessore fino a 6mm, larghezza 465mm.


Top

Linea Metallizzazione Vias

Mega PL903S

PL903S
Mega PL903S

Linea di metallizzazione fori passanti, con le seguenti caratteristiche.

Caratteristiche
Dimensioni max pannello25x30cm
Capacità vasca 5l processo, 25l metallizzazione
Quattro fasi di processo
Impostazione corrente anodo con strumento digitale
Tempo di processo programmabile da 0 a 99 minuti
Possibilità di pausa
Amperometro digitale 0-9999° resettabile
Dimensioni 1500x620x910mm
Materiali chimici inclusi

Top

Macchine Spray Sviluppo e Incisione

Mega Rota Spray Plus

Rota Spray Plus
Mega Rota Spray Plus

Macchina spray di lavorazione schede (sviluppo e incisione), dotate di relativo basamento.

Caratteristiche
Controllo digitale della temperatura
Inserimento completo della scheda tramite barre di sostegno
Dimensioni scheda 254 x 305 mm
Tempi di incisione inferiori a 90 secondi
Vasca di raccolta liquidi
Dimensioni H 650, W 475, D 500 mm
Controllo digitale dei tempi di processo
Materiali chimici inclusi

Top

Rimozione Resist e Stagnatura

Mega PA310

PA310
Mega PA310

Linea a tre vasche per rimozione del resist e stagnatura chimica.

Caratteristiche
Materiale utilizzato Polipropilene
Dimensioni schede Fino a 320 x 260mm
Capacità area di lavoro 5 litri
Dimensioni 400mm x 525mmx 380mm

Top

Forni da Laboratorio

Mega Mino 50

Mino 50
Mega Mino 50
Caratteristiche
Range di temperatura da 40°C a 250°C
Lettura diretta della temperatura
Camera interna in acciaio
Ventola inclusa
2 scomparti interni da 3 posizioni
Dimensioni interne 33 x 49 x 33 cm
Dimensioni esterne 58 x 61 x 70 cm
Peso 26 Kg

Top

Pressa per Multistrato

Mega RMP 210

RMP 210
Mega RMP 210

Pressa per circuiti multistrato, per schede fini a 6/8 strati, dotata di compressore integrato, in grado di generare opportuni valori di pressione e temperatura, raffreddamento sotto pressione.

Caratteristiche
Tempo di ciclo 3 ore circa
Dimensione lorde delle schede 250x350mm
Dimensione netta delle schede 210x300mm
Temperatura regolabile fino a 175°C
Pressione di lavoro > 12 tons
Dimensioni 65x65x130cm
Peso 130 Kg
Materiali chimici vari

Top

Taglierine

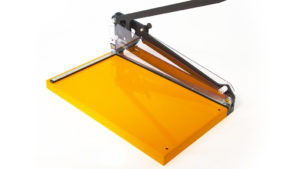

Mega Shear Model 45

Shear Model 45
Mega Shear Model 45
Caratteristiche
Lunghezza 45 cm

Top
