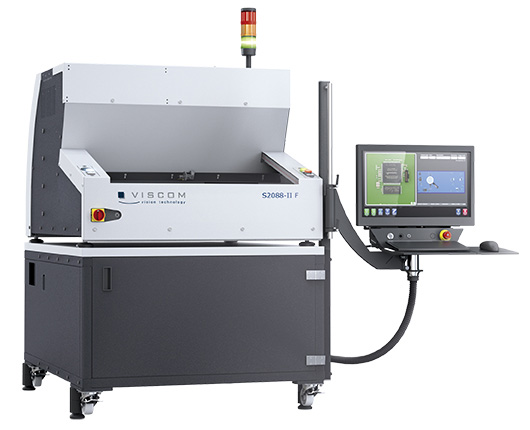

S2088-II F

Caratteristiche

Affidabile ispezione ottica di assemblaggi eseguiti con saldatrici ad onda, forni di rifusione, pre-rifusione e saldatrici selettive.

• Caricamento schede attraverso un ampio angolo di apertura
• Alta risoluzione, test di componenti 01005 e fine pitch
• Tecnologia telecamera scalabile e risoluzione regolabile (OnDemandHR)
• Per applicazioni versatili con apparecchiature di carico
• Grazie a tempi di caricamento molto brevi, è possibile utilizzarlo per serie piccole e medie
• Facile utilizzo grazie a Viscom vVision / EasyPro
• Comprovata libreria di test conforme IPC per programmi di ispezione trasferibili a livello globale

I Plus di Viscom

• Ottimizzazione del programma di ispezione tramite verifica integrata
• Librerie globali, calibrazione globale: trasferibilità a tutti i sistemi
• Utilizzo e generazione di programmi semplici e intuitivi grazie a  vVision / EasyPro
• Tracciabilità, SPC, verifica, programmazione off-line e molto altro
• Strategie di test che utilizzano la libreria standard Viscom per l’ispezione di saldature
• Libreria di ispezione completa conforme IPC
• Possibilità di adattamenti software specifici per cliente
• Interfaccia utente in quasi tutte le lingue
• Analisi statistica del processo produttivo
• Elaborazione di immagini in tempo reale con strumenti di analisi Viscom
• Software OCR ad alte prestazioni
• Esperienza AOI di oltre 30 anni

Difetti rilevati

•

•

•

•

Opzionali

Opzioni

• Comunicazione con i sistemi MES
• Controllo delle stampanti per etichette e dei bad mark
• Calibrazione automatica del valore in scala di grigi per risultati di ispezione costanti
• Preparazione, conservazione e stampa dei difetti
• Utilizzo versatile della stazione di verifica, singola e multi line
• Monitoraggio del processo tramite Viscom SPC
• Visualizzazione di immagini reali intuitiva per una verifica ottimale

Specifiche Tecniche

Applicazioni
	Saldature, piazzamento component, saldature selettive
Tecnologia della telecamera
Modulo ortogonale 8M (con LED bianchi)
Campo ispezione	57.6 x 43.5 mm (2.3″ x 1.7″)
Risoluzione	23.5 μm (standard), 11.75 μm (alta); selezionabile
Numero di telecamere Megapixel	4
Modulo ispezione angolare 8M (LED bianchi)
Risoluzione	16.1 μm (standard), 8 μm (alta); selezionabile
Numero di telecamere Megapixel	4/8 (opzionale)
Software
Interfaccia utente	Viscom vVision/EasyPro
Stazione di verifica	Viscom vVerify/HARAN
SPC	Viscom SPC (statistical process control), Interfaccia aperta (opzionale)
Manutenzione remota	Viscom SRC (opzionale)
Programmazione Off-line	Viscom PST34 (opzionale)
Computer
Sistema operativo	Windows®
Processore	Intel® Core™ i7
Accessori	Monitor LCD, tastiera e mouse
Gestione PCB
Dimensione schede	Modulo combinato: 420 mm x 457 mm (16.5″ x 18″) (L x L) Modulo ortogonale: 600 mm x 457 mm (23.6″ x 18″) (L x L)
Supporto schede	Opzionale
Regolazione larghezza	Manuale
Fissaggio PCB	Meccanico, pneumatico (opzionale)
Clearance superiore	35 mm (1.4″). 50 mm (2″) (opzionale)
Clearance inferiore	60 mm (2.4″). Con l’opzione support PCB: 40 mm (1.6″)
Opzioni Hardware
	Tavolo di lavoro con support per monitor
	Monitor e keyboard montati sul sistema
	Segnale a lampada
Altri dati di sistema
Unità di posizionamento	motori lineari sincroni
Alimentazione	110 V – 240 V
Dimensioni sistema	998 mm x 752 mm x 1233 mm (39.3″ x 29.6″ x 48.5″) (L x A x P); circa 1050 mm x max. 1899 mm x 1250 mm (41.3″ x max. 74.8″ x 49.2″) con tavolo, lampada e monitor
Peso	135 kg (298 lbs); con tavolo e monitor circa 300 kg (661 lbs)
