Un oscilloscopio per PC è uno strumento di misurazione composto da un dispositivo hardware e da un programma per oscilloscopi che funziona su un PC.

In origine gli oscilloscopi erano strumenti autonomi senza capacità di elaborazione o misurazione del segnale, e con una memoria disponibile solo come extra costoso. Gli oscilloscopi successivi hanno iniziato ad usare la nuova tecnologia digitale per introdurre nuove funzioni, ma sono rimasti strumenti molto specializzati e costosi.

Gli oscilloscopi per PC sono l'ultima novità nell'evoluzione degli oscilloscopi, combinando la potenza di misurazione degli oscilloscopi di Pico Technology con la comodità del PC che si trova già su ogni scrivania.



Serie Oscilloscopi

Canali

Banda

Campionamento
Max

Memoria

Descrizione



PicoScope Serie 2000

1-2
più 16 digitali (MSO)

10-200 MHz

1 GS/s


da 8 kS
a 100 MS

Range oscilloscopi 2000
Low-Cost standard e oscilloscopi a segnali misti MSO a 8 bit. Comprende la famiglia PS2100. Tutti i modelli sono alimentati via USB, e molti di essi sono dotati di generatori di forme d’onda arbitrarie (AWG).

PicoScope Serie 3000

2–4

60-200 MHz

1 GS/s


da 4 MS a 128 MS

Oscilloscopi a 8 bit di utilizzo generico che combinano elevata velocità di campionamento con ampia memoria buffer. Tutti i modelli hanno un generatore di funzione integrato e molti anche un generatore di forma d’onda arbitraria (AWG). Della stessa serie 3000 anche il 3425 con 4 ingressi differenziali.



PicoScope Serie 4000

2–4-8

20–100 MHz

250 MS/s


da 512 kS
 a 100 MS

Alta risoluzione
(da 12 a 16 bit). Grazie ai bassi livelli di rumore e distorsione forniscono una elevata fedeltà del segnale. Tutti alimentati via USB 2.0 e molti includono un generatore di forme d’onda arbitrarie (AWG). Disponibile anche
il 4224 IEPE (piezoelettrici)


PicoScope Serie 5000

2-4

60-250 MHz



1 GS/s a 8bit
500 MS/s a 12bit
125 MS/s a 14bit
62.5 MS/s a 16bit



da 16 MS
a 512 MS

Nuova Serie PicoScope 5000 con risoluzione flessibile da 8 a 16 bit. Disponibili a 2 o 4 canali con generatore di funzione e generatore di forme d’onda arbitrarie (AWG) su modelli B. Una soluzione completa per ogni applicazione grazie alla sua versatilità!


PicoScope Serie 6000

4

350 MHz–1 GHz

5 GS/s

da 128 MS
a 1 GS

Famiglia di oscilloscopi con la più alta larghezza di banda e la più grande capacità di memoria buffer presenti sul mercato.



PicoScope Serie 9000



12 GHz
e
20 GHz





Oscilloscopi dedicate alla misura di segnali ad alta velocità dotati di analisi tramite diagramma ad occhio.

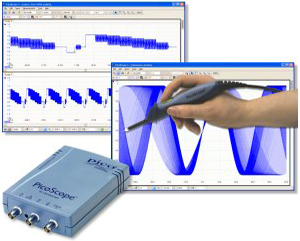

Per segnali con basse frequenze e con 1 o 2 ingressi, la serie PicoScope 2000 è perfetta per una soluzione Low Cost e estremamente portatile. Decine di scuole e laboratori universitari in Italia già da diversi anni li hanno scelti!



Modello Codice Canali Banda Campionamento Memoria Buffer Risoluzione
PicoScope 2104 PP317 1 10 Mhz 50 MS/s 8 kS 8 bit
PicoScope 2105 PP315 1 25 MHz 100 MS/s 24 kS 8 bit
PicoScope 2204 PP419 2 + Gen Funz
+ AWG
10 MHz 100 MS/s 8 kS 8 bit
PicoScope 2205 PP420 2 + Gen Funz
+ AWG
25 MHz 200 MS/s 16 kS 8 bit
PicoScope 2206 PP800 2 + Trig Ext +
Gen Funz + AWG
50 MHz 500 MS/s 24 kS 8 bit
PicoScope 2207 PP801 2 + Trig Ext +
Gen Funz + AWG
100 MHz 1 GS/s 32 kS 8 bit
PicoScope 2208 PP802 2 + Trig Ext +
Gen Funz + AWG
200 MHz 1 GS/s 40 kS 8 bit








Ultima nata, la Nuova Serie 3000 offre caratteristiche e prestazioni ad un prezzo imparagonabile! Hanno 2 canali e un generatore di segnali integrato con AWG e un'uscita per Trigger esterno. Il modello 3425 ha caratteristiche particolari, infatti ogni ingresso è differenziale quindi permette la misura di segnali con riferimenti alla terra differenti.


Modello Codice Canali Banda Campionamento Memoria Buffer Risoluzione
PicoScope 3204A PP708 2 + Trig Ext
+ Gen Funz
60 MhZ 500 MS/s 4 MS 8 bit
PicoScope 3204B PP709 2 + Trig Ext +
Gen Funz + AWG
60 MhZ 500 MS/s 8 MS 8 bit
PicoScope 3204 MSO PP859 2 + 16 digit
+ AWG
60 MhZ 500 MS/s 8 MS 8 bit
PicoScope 3205A PP710 2 + Trig Ext
+ Gen Funz
100 MhZ 500 MS/s 16 MS 8 bit
PicoScope 3205B PP711 2 + Trig Ext +
Gen Funz + AWG
100 MhZ 500 MS/s 32 MS 8 bit
PicoScope 3205 MSO PP860 2 + 16 digit
+ AWG
100 MhZ 500 MS/s 32 MS 8 bit
PicoScope 3206A PP712 2 + Trig Ext
+ Gen Funz
200 MhZ 500 MS/s 64 MS 8 bit
PicoScope 3206B PP713 2 + Trig Ext +
Gen Funz + AWG
200 MhZ 500 MS/s 128 MS 8 bit
PicoScope 3206 MSO PP861 2 + 16 digit
+ AWG
200 MhZ 500 MS/s 128 MS 8 bit
PicoScope 3207A PP875 2 + Trig Ext +
Gen Funz + AWG
250 MHz 1 GS/s 256 MS 8 bit
PicoScope 3207B PP876 2 + Trig Ext +
Gen Funz + AWG
250 MHz 1 GS/s 512 MS 8 bit
PicoScope 3404A PP846 4 + Trig Ext
+ Gen Funz
60 MhZ 1 GS/s 4 MS 8 bit
PicoScope 3404B PP847 4 + Trig Ext +
Gen Funz + AWG
60 MhZ 1 GS/s 8 MS 8 bit
PicoScope 3405A PP848 4 + Trig Ext
+ Gen Funz
100 MhZ 1 GS/s 16 MS 8 bit
PicoScope 3405B PP849 4 + Trig Ext +
Gen Funz + AWG
100 MhZ 1 GS/s 32 MS 8 bit
PicoScope 3406A PP850 4 + Trig Ext
+ Gen Funz
200 MhZ 1 GS/s 64 MS 8 bit
PicoScope 3406B PP851 4 + Trig Ext +
Gen Funz + AWG
200 MhZ 1 GS/s 128 MS 8 bit
PicoScope 3425 PP454 4
Differenziali
5 MhZ 20 MS/s 512 kS 12 bit

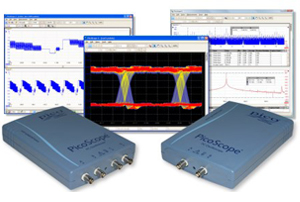

La serie 4000 riesce ad offrire prestazioni eccezionali con un elevata risoluzione. Sia che vogliate utilizzarlo per analisi generiche, che per service per i vostri clienti, per analisi di ricerca e sviluppo o per usi scientifici questa famiglia di strumenti può esservi di grande aiuto. Scopri le caratteristiche adatte alle tue esigenze!



Modello Codice Canali Banda Campionamento Memoria Buffer Risoluzione
PicoScope 4224 PP492 2 20 MHz 80 MS/s 32 MS 12 bit
PicoScope 4224 IEPE PP695 2 IEPE 20 MHz 80 MS/s 32 MS 12 bit
PicoScope 4226 PP671 2 + Trig Ext
+ AWG
50 MHz 125 MS/s 32 MS 12 bit
PicoScope 4227 PP672 2 + Trig Ext
+ AWG
100 MHz 250 MS/s 32 MS 12 bit
PicoScope 4262 PP799 2 + Trig Ext
+ AWG
5 MHz 10 MS/s 16 MS 16 bit
PicoScope 4424 PP493 4 20 MHz 80 MS/s 32 MS 12 bit

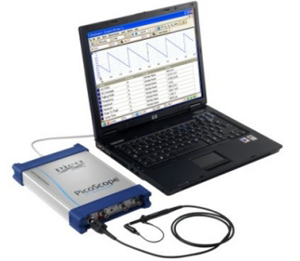

La nuova serie PicoScope 5000 a risoluzione flessibile offre con un unico strumento tutta la potenza di un campionamento da 8 bit e la possibilità di un miglioramento della risoluzione fino a 16 bit! Scopri le straordinarie possibilità di uno strumento completo e universale!



Modello Codice Canali Banda Campionamento Memoria Buffer Risoluzione
PicoScope 5242A PP863 2 + Trig Ext
+ Gen Funz
60 MHz 1 GS/s a 8 bit

500 MS/s a 12 bit

125 MS/s a 14 bit

62.5 MS/s a 16 bit

16 MS Flessibile da
8 a 16 bit
PicoScope 5242B PP864 2 + Trig Ext +
Gen Funz + AWG
60 MHz 32 MS Flessibile da
8 a 16 bit
PicoScope 5243A PP865 2 + Trig Ext
+ Gen Funz
150 MHz 64 MS Flessibile da
8 a 16 bit
PicoScope 5243B PP866 2 + Trig Ext +
Gen Funz + AWG
150 MHz 128 MS Flessibile da
8 a 16 bit
PicoScope 5244A PP867 2 + Trig Ext
+ Gen Funz
250 MHz 256 MS Flessibile da
8 a 16 bit
PicoScope 5244B PP868 2 + Trig Ext +
Gen Funz + AWG
250 MHz 512 MS Flessibile da
8 a 16 bit
PicoScope 5442A PP869 4 + Trig Ext
+ Gen Funz
60 MHz 16 MS Flessibile da
8 a 16 bit
PicoScope 5442B PP870 4 + Trig Ext +
Gen Funz + AWG
60 MHz 32 MS Flessibile da
8 a 16 bit
PicoScope 5443A PP871 4 + Trig Ext
+ Gen Funz
150 MHz 64 MS Flessibile da
8 a 16 bit
PicoScope 5443B PP872 2 + Trig Ext +
Gen Funz + AWG
150 MHz 128 MS Flessibile da
8 a 16 bit
PicoScope 5444A PP873 4 + Trig Ext
+ Gen Funz
250 MHz 256 MS Flessibile da
8 a 16 bit
PicoScope 5444B PP874 2 + Trig Ext +
Gen Funz + AWG
250 MHz 512 MS Flessibile da
8 a 16 bit









Molto di più che un semplice oscilloscopio: campionamenti da 5 GS al secondo con 4 canali di ingresso e generatore di funzione e AWG. La memoria buffer può arrivare fino a 1 Giga Sample, performance di altri livelli ad un prezzo inarrivabile dai diretti concorrenti.


Modello Codice Canali Banda Campionamento Memoria Buffer Risoluzione
PicoScope 6402C PP884 4 + Trig Ext
+ Gen Funz
250 MHz 5 GS/s 256 MS 8 bit
PicoScope 6402D PP885 4 + Trig Ext +
Gen Funz + AWG
250 MHz 5 GS/s 512 MS 8 bit
PicoScope 6403C PP886 4 + Trig Ext
+ Gen Funz
350 MHz 5 GS/s 512 MS 8 bit
PicoScope 6403D PP887 4 + Trig Ext +
Gen Funz + AWG
350 MHz 5 GS/s 1 GS 8 bit
PicoScope 6404C PP888 4 + Trig Ext
+ Gen Funz
500 MHz 5 GS/s 1 GS 8 bit
PicoScope 6404D PP889 4 + Trig Ext +
Gen Funz + AWG
500 MHz 5 GS/s 2 GS 8 bit
Digitalizzatore
PicoScope 6407 PP795 4 + Trig Ext
+ AWG
1 GHz 5 GS/s 1 GS 8 bit






Strumenti per campionamenti ultra veloci di segnali complessi, collaudo di semiconduttori, analisi FFT, diagrammi ad occhio, Trigger prescalari da 10 GHz, funzione convertitore ottico-elettrico, analisi matematiche.. etc.. Questa serie utilizza un Software particolarmente evoluto specifico per questa famiglia di oscilloscopi sampling, scopri le nuove caratteristiche avanzate della Serie 9200!

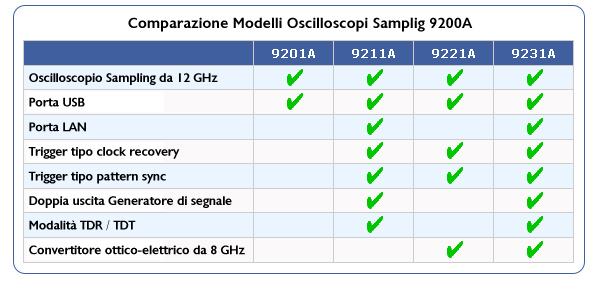

Scopri le caratteristiche avanzate della serie PicoScope 9200A!




Scopri le caratteristiche avanzate della serie PicoScope 9300!


Software PicoScope per Oscilloscopi e Analizzatori di spettro


La Pico Technology offre tutta una una serie di oscilloscopi basati su PC che offrono tutti i vantaggi degli oscilloscopi tradizionali e prestazioni non comuni per il loro range di prezzo. Il prodotto è composto da una unità hardware da collegare via USB al PC e dal Software PicoScope che abilita il PC ad essere usato come oscilloscopio, analizzatore di spettro e multimetro.


Oscilloscopi basati su PC
Una serie di oscilloscopi basati su PC che offrono tutti i vantaggi degli oscilloscopi tradizionali e prestazioni non comuni per il loro range di prezzo. Il prodotto è composto da una unità hardware da collegare al Pc via USB 2.0 e di una unità software sempre aggiornabile da web che abilita il PC ad essere usato come oscilloscopio, analizzatore di spettro e multimetro. Oltre al Software PicoScope alcuni oscilloscopi dispongono anche del software PicoLog per utilizzare lo strumento come datalogger. Per coloro che vogliono scrivere un proprio software sono inclusi drivers ed esempi per programmare in Visual Basic, Excel, LabView, Delphi, C ++ e Linux!

Analizzatore di Spettro

Un analizzatore di spettro è uno di quegli strumenti di cui, una volta utilizzati, non si può più fare a meno. Per esempio se l'oscilloscopio mostra un rumore sulla linea di potenza senza sapere da dove proviene, può essere utilizzato l'analizzatore di spettro. Si potranno così vedere tutte le componenti in frequenza del rumore, e quindi dedurre se deriva da interferenze di linea, da alimentatori switching o dal clock di un micro. Altre applicazioni sono il collaudo di amplificatori per larghezza di banda e distorsioni.


Multimetro Digitale
Con un oscilloscopio ed un analizzatore di spettro è possibile visualizzare molte misure sullo schermo: per esempio si possono vedere contemporaneamente valori di frequenza, tensione AC, off set DC di un segnale, ecc.. Usando l'opzione "composite view" i dati possono essere combinati in una sola finestra e visualizzati insieme alla curva di segnale e alle tracce di spettro.


Caratteristiche Generali:

  • Possibilità di visualizzare, stampare, salvare, inviare via email qualsiasi forma d'onda.

  • Visualizzazione simultanea di segnale, spettro e misura con la funzione "multiple view".

  • Utilizzo del monitor del PC per avere grandi videate a colori (ideale per corsi e scuole).

  • Possibilità di salvataggi multipli per test ed esperimenti in diversi formati!

  • Facile installazione ed utilizzo: funziona in pochi minuti.

  • Collegamento ad ogni tipo di PC via Usb 2.0!

Scopri le funzioni del Software PicoScope per Oscilloscopi Usb!
